Prawidłowa regulacja sprzęgła w Ursusie C-330 to jeden z tych zabiegów konserwacyjnych, który ma ogromny wpływ na komfort pracy, bezpieczeństwo i przede wszystkim na żywotność całego układu napędowego. Wielu operatorów bagatelizuje ten aspekt, a ja z mojego doświadczenia wiem, że to duży błąd. Niewłaściwie ustawione sprzęgło może prowadzić do szeregu problemów, od irytującego zgrzytania biegów, po poważne i kosztowne awarie. Właśnie dlatego przygotowałem ten szczegółowy poradnik. Moim celem jest dostarczenie Ci precyzyjnych instrukcji krok po kroku, dzięki którym samodzielnie i skutecznie wyregulujesz sprzęgło w swoim C-330, niezależnie od tego, czy masz do czynienia ze starszym, czy nowszym typem.
Precyzyjna regulacja sprzęgła w Ursusie C-330 klucz do płynnej pracy i długiej żywotności
- Regulacja sprzęgła w Ursusie C-330 wymaga rozróżnienia na dwa typy: stary (3 łapki) i nowy (6 łapek), każdy z inną procedurą.
- Dwustopniowe sprzęgło kontroluje napęd jazdy (I stopień) i wałek WOM (II stopień); oba wymagają precyzyjnej regulacji.
- Objawy takie jak zgrzytanie, trudności z biegami czy kręcący się WOM sygnalizują potrzebę interwencji.
- Kluczowe wartości regulacyjne to m.in. 8 mm luzu dla I stopnia starego typu, 1,5 obrotu dla II stopnia starego typu oraz 6-8 mm i 12-14 mm dla nowego typu.
- Niezbędne narzędzia to podstawowe klucze, śrubokręt i szczelinomierz.
- Po regulacji wewnętrznej, należy ustawić prawidłowy jałowy skok pedału sprzęgła (ok. 1/3 całkowitego skoku).
Objawy, których nie możesz ignorować: kiedy sprzęgło woła o pomoc?
Zanim przejdziemy do samej regulacji, warto wiedzieć, kiedy w ogóle jest ona potrzebna. Sprzęgło w Ursusie C-330, jak każdy element mechaniczny, wysyła sygnały, gdy coś jest nie tak. Ignorowanie ich to prosta droga do poważniejszych usterek. Zwróć uwagę na następujące symptomy:
- Zgrzytanie przy zmianie biegów, zwłaszcza pierwszego i wstecznego, to klasyczny znak, że sprzęgło nie rozłącza się w pełni.
- Trudności z włączeniem biegów, które wymagają użycia większej siły lub kilkukrotnego wciskania pedału.
- "Ciągnięcie" sprzęgła ciągnik powoli rusza, mimo że pedał sprzęgła jest wciśnięty do końca. To świadczy o tym, że tarcza sprzęgłowa nadal przenosi moment obrotowy.
- Szarpanie przy ruszaniu, co może być objawem nierównomiernego zużycia tarczy lub źle wyregulowanych łapek.
- Niezatrzymywanie się wałka WOM po wciśnięciu sprzęgła do końca. To bardzo niebezpieczny objaw, wskazujący na problem z drugim stopniem sprzęgła.
Czym grozi jazda z niewyregulowanym sprzęgłem?
Wielu operatorów myśli, że "jakoś to będzie" i kontynuuje pracę z niewyregulowanym sprzęgłem. To jednak błąd, który na dłuższą metę zawsze się mści. Jazda z takim sprzęgłem prowadzi do przyspieszonego zużycia tarczy sprzęgłowej, która zamiast pracować efektywnie, ślizga się lub jest niepotrzebnie obciążona. To z kolei generuje nadmierne ciepło i skraca jej żywotność. Co więcej, niewłaściwe rozłączanie sprzęgła mocno obciąża skrzynię biegów, prowadząc do uszkodzeń synchronizatorów (jeśli występują) oraz kół zębatych, a także do przedwczesnego zużycia łożyska wyciskowego, które jest stale obciążone. W efekcie, zamiast prostej regulacji, czeka Cię kosztowna wymiana wielu elementów.
Przygotowanie do regulacji sprzęgła w Ursusie C-330
Stary czy nowy typ? Jak rozpoznać rodzaj sprzęgła w Twoim C-330
Zanim przystąpisz do regulacji, kluczowe jest ustalenie, z jakim typem sprzęgła masz do czynienia. W Ursusach C-330 występują dwa główne rodzaje dwustopniowego sprzęgła. Starszy typ charakteryzuje się trzema dźwigienkami wyciskowymi, potocznie nazywanymi "łapkami". Są one wyraźnie widoczne przez okienko rewizyjne i to właśnie nimi reguluje się pierwszy stopień sprzęgła. Nowszy typ, montowany w późniejszych latach produkcji, posiada sześć łapek. Różnica w liczbie łapek jest najbardziej oczywistym wskaźnikiem i ma fundamentalne znaczenie, ponieważ procedury regulacji dla obu typów są odmienne. Upewnij się, który typ posiadasz, aby uniknąć błędów.
Niezbędnik mechanika: jakie narzędzia przygotować przed pracą?
Do przeprowadzenia regulacji sprzęgła nie potrzebujesz specjalistycznych narzędzi, ale kilka podstawowych pozycji jest absolutnie niezbędnych. Zadbaj o to, by mieć je pod ręką, zanim zaczniesz pracę:
- Podstawowe klucze (np. płaskie, nasadowe) w rozmiarach odpowiadających śrubom i nakrętkom w Twoim ciągniku.
- Śrubokręt płaski będzie niezbędny do regulacji drugiego stopnia w sprzęgle starego typu.
- Szczelinomierz lub precyzyjny przymiar to kluczowe narzędzie do mierzenia luzów. Możesz użyć profesjonalnego szczelinomierza, ale równie dobrze sprawdzi się kawałek płaskownika o grubości 8 mm (dla starego typu) lub inne precyzyjne miarki.
Bezpieczeństwo przede wszystkim: jak prawidłowo unieruchomić ciągnik?
Bezpieczeństwo jest zawsze priorytetem, szczególnie podczas pracy z maszynami rolniczymi. Zanim zaczniesz grzebać przy sprzęgle, upewnij się, że ciągnik jest odpowiednio zabezpieczony:
- Wyłącz silnik ciągnika. Nigdy nie pracuj przy ruchomych elementach, gdy silnik jest uruchomiony.
- Zaciągnij hamulec ręczny. To podstawa, aby ciągnik nie ruszył niespodziewanie.
- Zabezpiecz koła ciągnika klinami lub innymi blokadami, aby zapobiec stoczeniu, zwłaszcza jeśli pracujesz na nierównym terenie.
- Upewnij się, że wałek odbioru mocy (WOM) jest wyłączony. To bardzo ważne, aby uniknąć przypadkowego uruchomienia.
- Przed rozpoczęciem pracy upewnij się, że masz stabilne i dobrze oświetlone miejsce.
Regulacja sprzęgła starego typu (3-łapkowego) w Ursusie C-330
Krok 1: Uzyskanie dostępu przez okienko rewizyjne
Pierwszym krokiem do regulacji sprzęgła w Ursusie C-330 ze starym typem sprzęgła jest uzyskanie dostępu do jego mechanizmu. Okienko rewizyjne, przez które będziesz wykonywać większość operacji, znajduje się zazwyczaj po prawej stronie ciągnika, na obudowie sprzęgła. Otwórz je ostrożnie, aby mieć pełny wgląd w łapki i mechanizm docisku. To kluczowy punkt dostępu, więc upewnij się, że masz wystarczająco dużo miejsca i światła.
Krok 2: Ustawianie pierwszego stopnia (jazda) precyzyjna regulacja łapek na 8 mm
Regulacja pierwszego stopnia sprzęgła, odpowiedzialnego za napęd jazdy, jest niezwykle ważna. Oto jak to zrobić precyzyjnie:
- Obróć wał korbowy (możesz to zrobić, kręcąc kołem zamachowym lub używając klucza na wale korbowym), tak aby jedna z trzech łapek była wyraźnie widoczna w okienku rewizyjnym.
- Za pomocą szczelinomierza lub przygotowanego wcześniej przymiaru o grubości 8 mm zmierz luz między łożyskiem wyciskowym a końcówką łapki. To jest ten kluczowy luz, który musimy ustawić.
- Poluzuj nakrętkę kontrującą na dźwigience, aby umożliwić regulację.
- Wyreguluj nakrętką luz, tak aby wynosił on dokładnie 8 mm. Staraj się być jak najbardziej precyzyjny.
- Dokręć nakrętkę kontrującą, utrzymując prawidłowy luz. Sprawdź ponownie luz po dokręceniu, aby upewnić się, że się nie zmienił.
- Powtórz te czynności dla pozostałych dwóch łapek, obracając wał korbowy. Wszystkie trzy łapki muszą mieć identyczny luz, aby sprzęgło działało równomiernie i bez szarpania.
Krok 3: Regulacja drugiego stopnia (WOM) metoda "dokręć i poluzuj o 1,5 obrotu"
Drugi stopień sprzęgła odpowiada za rozłączanie wałka odbioru mocy (WOM). Jego prawidłowa regulacja jest kluczowa dla bezpieczeństwa i funkcjonalności. Oto jak to wykonać:
- Zlokalizuj sześć wkrętów dociskających (na płaski śrubokręt), które są umieszczone na obwodzie docisku sprzęgła. Będą one widoczne przez okienko rewizyjne.
- Dokręć każdy z tych wkrętów do oporu. Upewnij się, że są mocno dokręcone, ale bez nadmiernej siły, aby nie uszkodzić gwintu.
- Następnie poluzuj każdy wkręt dokładnie o 1,5 obrotu. Jest to precyzyjna wartość, której należy się trzymać.
- Upewnij się, że wkręty są zabezpieczone przed samoczynnym odkręceniem. W niektórych modelach mogą występować nakrętki kontrujące, które należy dokręcić. Jeśli ich nie ma, upewnij się, że wkręty są stabilne.
Krok 4: Weryfikacja i ewentualne korekty jak sprawdzić, czy wszystko działa?
Po zakończeniu regulacji wewnętrznej, nie zamykaj od razu okienka rewizyjnego. Musimy zweryfikować, czy nasze działania przyniosły pożądany efekt. To jest moment, w którym sprawdzam, czy moja praca została wykonana prawidłowo.
Po zakończeniu regulacji, przeprowadź testy, aby upewnić się, że sprzęgło działa prawidłowo:
- Włącz silnik i sprawdź płynność zmiany biegów (szczególnie pierwszego i wstecznego) nie powinno być zgrzytania.
- Sprawdź, czy ciągnik nie "ciągnie" po całkowitym wciśnięciu pedału sprzęgła. Powinien stać w miejscu bez tendencji do ruszania.
- Włącz WOM i wciśnij pedał sprzęgła do końca wałek WOM powinien się całkowicie zatrzymać. To kluczowy test dla drugiego stopnia.
- Jeśli któryś z objawów nadal występuje, dokonaj drobnych korekt regulacji, skupiając się na stopniu, który sprawia problem.

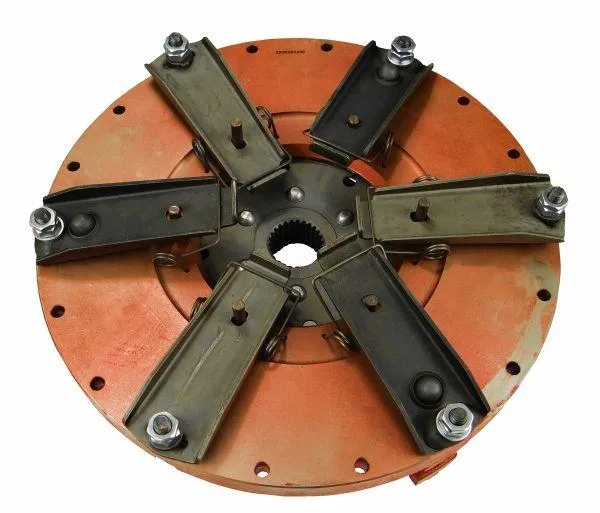

Regulacja sprzęgła nowego typu (6-łapkowego) w Ursusie C-330

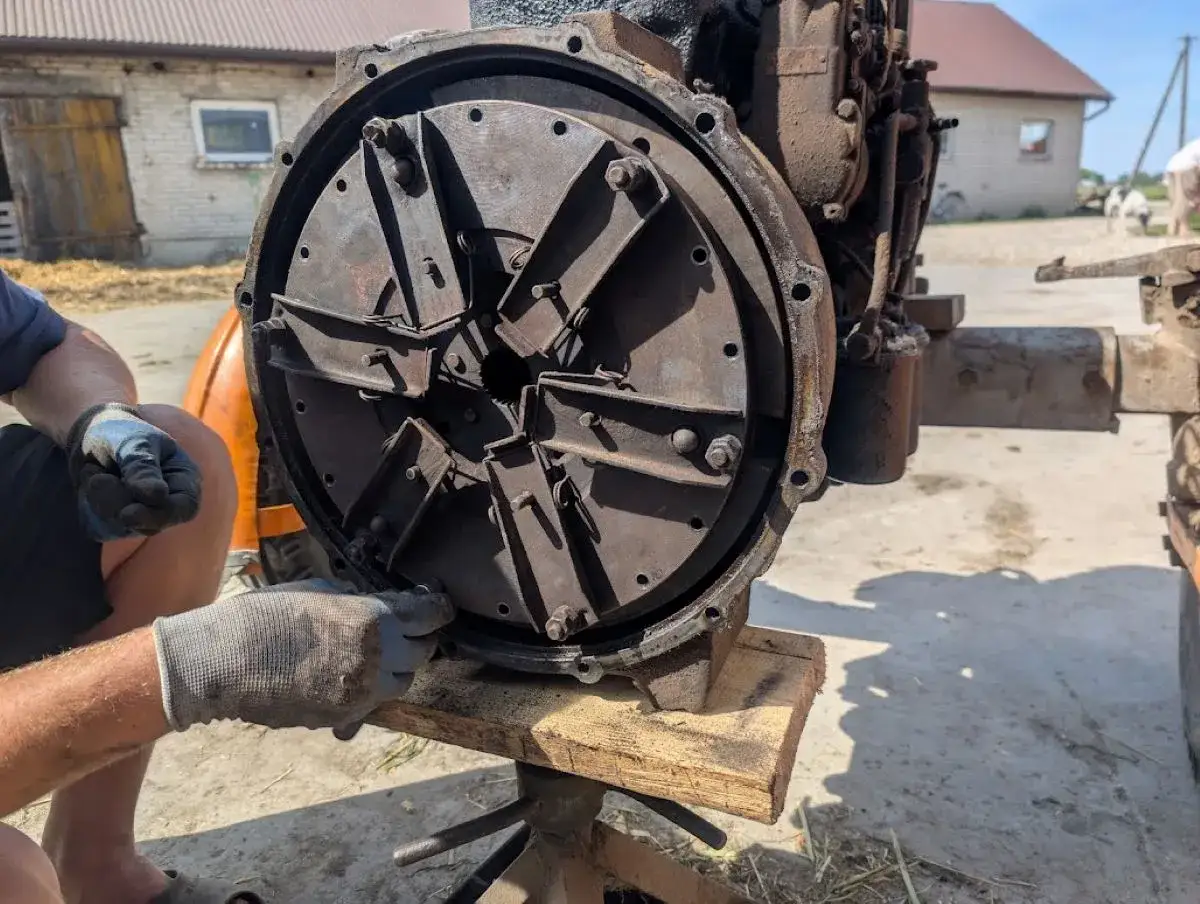

Krok 1: Demontaż osłony i lokalizacja śrub regulacyjnych
W przypadku Ursusa C-330 wyposażonego w sprzęgło nowego typu (z sześcioma łapkami), dostęp do mechanizmu regulacyjnego może wymagać nieco więcej pracy niż tylko otwarcie okienka rewizyjnego. Często konieczny jest demontaż odpowiedniej osłony lub pokrywy, aby uzyskać pełny i bezpieczny dostęp do wszystkich sześciu dźwigienek. Po zdjęciu osłony zlokalizuj śruby regulacyjne, które znajdują się na każdej z łapek. Upewnij się, że masz dobrą widoczność i dostęp do wszystkich elementów, które będą podlegały regulacji.
Krok 2: Ustawianie pierwszego stopnia (jazda) jak uzyskać idealny luz 6-8 mm?
Regulacja pierwszego stopnia sprzęgła (napęd jazdy) w nowym typie sprzęgła również wymaga precyzji, ale mierzymy inną wartość:
- Obróć wał korbowy tak, aby jedna z sześciu dźwigienek była widoczna i dostępna.
- Zmierz odległość między końcówką dźwigienki a powierzchnią łożyska oporowego. To jest kluczowa wartość, którą musimy ustawić.
- Wyreguluj śrubę regulacyjną (zazwyczaj jest to śruba z nakrętką kontrującą) tak, aby odległość wynosiła od 6 do 8 mm. Staraj się celować w środek tego zakresu, np. 7 mm.
- Zabezpiecz śrubę regulacyjną, dokręcając nakrętkę kontrującą.
- Powtórz te czynności dla pozostałych pięciu dźwigienek, obracając wał korbowy. Wszystkie dźwigienki muszą mieć identyczną odległość, aby zapewnić równomierne działanie sprzęgła.
Krok 3: Ustawianie drugiego stopnia (WOM) kluczowa odległość 12-14 mm
Regulacja drugiego stopnia sprzęgła (WOM) w nowym typie również polega na ustawieniu odpowiedniej odległości:
- Zlokalizuj dźwigienki drugiego stopnia. Są one zazwyczaj umieszczone głębiej i odpowiadają za rozłączanie WOM.
- Zmierz odległość między końcówką dźwigienki drugiego stopnia a łożyskiem oporowym.
- Wyreguluj śrubę regulacyjną tak, aby odległość wynosiła od 12 do 14 mm. Ponownie, dąż do precyzji w tym zakresie.
- Zabezpiecz śrubę regulacyjną, dokręcając nakrętkę kontrującą.
- Powtórz te czynności dla pozostałych dźwigienek drugiego stopnia, upewniając się, że wszystkie są ustawione identycznie.
Krok 4: Sprawdzenie poprawności działania napędu i wałka mocy
Podobnie jak w przypadku sprzęgła starego typu, po zakończeniu regulacji nowego typu konieczne jest przeprowadzenie dokładnej weryfikacji. To pozwoli upewnić się, że wszystkie ustawienia są prawidłowe i sprzęgło działa tak, jak powinno. Zawsze powtarzam moim klientom, że testowanie to połowa sukcesu!
Po zakończeniu regulacji, przeprowadź testy, aby upewnić się, że sprzęgło działa prawidłowo:
- Włącz silnik i sprawdź płynność zmiany biegów (szczególnie pierwszego i wstecznego) nie powinno być zgrzytania.
- Sprawdź, czy ciągnik nie "ciągnie" po całkowitym wciśnięciu pedału sprzęgła.
- Włącz WOM i wciśnij pedał sprzęgła do końca wałek WOM powinien się całkowicie zatrzymać.
- Jeśli któryś z objawów nadal występuje, dokonaj drobnych korekt regulacji, pamiętając o precyzji.
Kontrola końcowa: ustawienie luzu na pedale sprzęgła
Gdzie znajduje się śruba regulacyjna cięgna?
Po zakończeniu regulacji wewnętrznej sprzęgła, zarówno starego, jak i nowego typu, niezwykle ważnym krokiem jest ustawienie prawidłowego jałowego skoku pedału sprzęgła. Śruba regulacyjna cięgna pedału sprzęgła, która za to odpowiada, znajduje się zazwyczaj na cięgnie łączącym pedał sprzęgła z mechanizmem wyciskowym. Będziesz musiał zajrzeć pod ciągnik, w okolice pedału sprzęgła. Jest to zazwyczaj długa śruba z nakrętką kontrującą, która pozwala na wydłużenie lub skrócenie cięgna, a tym samym zmianę luzu na pedale.
Jak jałowy skok pedału wpływa na komfort i żywotność sprzęgła?
Jałowy skok pedału sprzęgła, czyli odległość, o jaką pedał może zostać wciśnięty, zanim zacznie faktycznie rozłączać sprzęgło, jest krytyczny. Zbyt mały luz (pedał jest "twardy" od razu) sprawia, że łożysko wyciskowe jest stale obciążone, a tarcza sprzęgłowa może się ślizgać, przegrzewać i szybko zużywać. To prosta droga do awarii. Z kolei zbyt duży luz oznacza, że pedał musi być wciśnięty bardzo głęboko, aby sprzęgło w pełni się rozłączyło. Może to prowadzić do trudności z włączaniem biegów, zgrzytania i niepełnego rozłączania WOM. Idealny jałowy skok powinien wynosić około 1/3 całkowitego skoku pedału. To zapewnia komfort pracy i optymalną żywotność wszystkich elementów sprzęgła.
Najczęstsze błędy przy regulacji sprzęgła i jak ich unikać
Problem: Nierówne ustawienie łapek czym to grozi?
Jednym z najczęstszych błędów, jakie obserwuję, jest nierówne ustawienie dźwigienek (łapek) sprzęgła. Jeśli jedna łapka ma luz 8 mm, a druga 6 mm, to sprzęgło nie będzie pracować równomiernie. Konsekwencje są poważne: prowadzi to do nierównomiernego zużycia tarczy sprzęgłowej, ponieważ docisk nie rozkłada się równomiernie. W efekcie możesz doświadczyć szarpania przy ruszaniu, a także niepełnego lub utrudnionego rozłączania sprzęgła. Zawsze podkreślam, że precyzja i równe ustawienie wszystkich łapek to podstawa sukcesu.
Problem: Zbyt mały lub zbyt duży luz konsekwencje dla tarczy i łożyska
Zbyt mały luz na sprzęgle to niemal pewność, że tarcza sprzęgłowa będzie się ciągle ślizgać, nawet gdy pedał nie jest wciśnięty. To prowadzi do jej przegrzewania, szybkiego zużycia i charakterystycznego zapachu spalenizny. Dodatkowo, łożysko wyciskowe jest stale obciążone, co drastycznie skraca jego żywotność. Z drugiej strony, zbyt duży luz powoduje, że sprzęgło nie rozłącza się w pełni, co skutkuje trudnościami ze zmianą biegów, zgrzytaniem i nadmiernym obciążeniem skrzyni biegów. Zawsze należy dążyć do wartości podanych w instrukcji, które są optymalne dla danego typu sprzęgła.Przeczytaj również: Płyn chłodniczy Berlingo: Jaka norma PSA B71 5110? Unikaj błędów!
Problem: Pominięcie regulacji drugiego stopnia dlaczego WOM wciąż się kręci?
Pominięcie regulacji drugiego stopnia sprzęgła to błąd, który może mieć poważne konsekwencje, zwłaszcza w kontekście bezpieczeństwa. Jeśli drugi stopień nie jest prawidłowo wyregulowany, wałek odbioru mocy (WOM) nie zatrzyma się całkowicie nawet po wciśnięciu pedału sprzęgła do końca. To stwarza ogromne zagrożenie podczas pracy z maszynami napędzanymi WOM, takimi jak kosiarki, prasy czy rozrzutniki. Niezatrzymujący się WOM oznacza, że maszyna nadal pracuje, co może prowadzić do wypadków. Zawsze upewnij się, że oba stopnie sprzęgła są wyregulowane zgodnie z wytycznymi.
