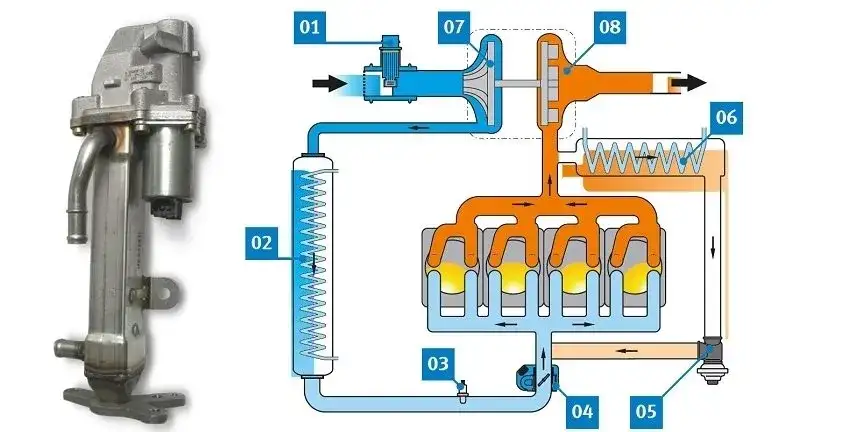

Chłodnica EGR nieszczelna? Diagnozuj, zanim zniszczysz silnik!

Jako doświadczony mechanik i pasjonat motoryzacji, Fabian Rutkowski, wiem, jak frustrujący może być tajemniczy ubytek płynu chłodniczego. Często pierwszym podejrzanym jest uszczelka pod głowicą, ale prawda bywa inna. W tym artykule pokażę Ci, jak samodzielnie zdiagnozować i odróżnić nieszczelność chłodnicy EGR od innych, poważniejszych awarii, oszczędzając Twój czas i pieniądze.

Nagły ubytek płynu chłodniczego? Sprawdź, czy to nie chłodnica EGR

Zapewne znasz ten scenariusz: regularnie dolewasz płyn chłodniczy, a pod samochodem ani śladu wycieku. To właśnie ten tajemniczy ubytek płynu chłodniczego, bez widocznych zewnętrznych oznak, jest głównym i często niedocenianym objawem problemów z chłodnicą EGR. To prawdziwy "cichy winowajca", który potrafi wprowadzić w błąd nawet doświadczonych mechaników. Chłodnica EGR, czyli chłodnica spalin, pełni kluczową rolę w nowoczesnych silnikach Diesla (i niektórych benzynowych). Jej zadaniem jest obniżenie temperatury spalin, zanim zostaną one ponownie wprowadzone do kolektora dolotowego. Dzięki temu zmniejsza się emisja szkodliwych tlenków azotu (NOx), a silnik pracuje efektywniej. Jej szczelność jest więc absolutnie kluczowa dla prawidłowej pracy silnika, utrzymania norm emisji spalin i, co najważniejsze, dla jego żywotności.

Nieszczelność chłodniczki spalin to nie tylko problem ekologiczny czy kwestia ubytku płynu. To prosta droga do poważnych awarii silnika. Gdy płyn chłodniczy przedostaje się do układu wydechowego, a następnie do cylindrów, może dojść do tzw. "uderzenia wodnego". Płyn, będąc nieściśliwy, w momencie zapłonu może spowodować zniszczenie tłoka, wygięcie korbowodu, a w skrajnych przypadkach nawet zatarcie całej jednostki napędowej. Dodatkowo, ubytek płynu chłodniczego prowadzi do przegrzewania się silnika, co również może skutkować jego poważnym uszkodzeniem.

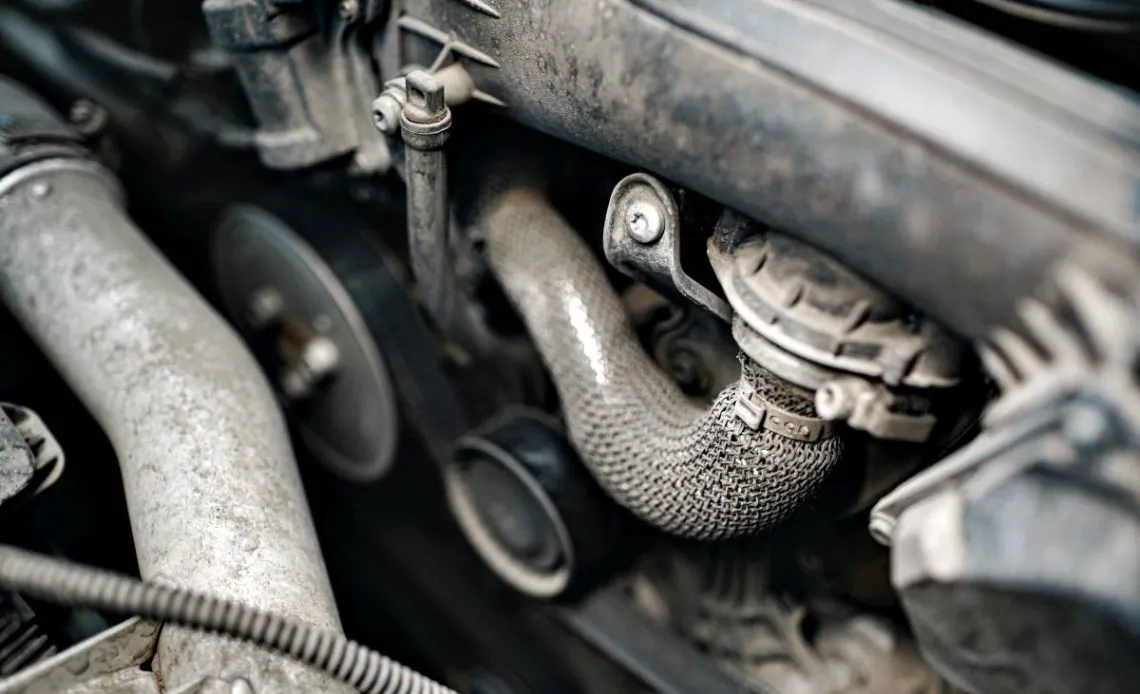

Pierwsze sygnały alarmowe: jak rozpoznać nieszczelną chłodnicę EGR?

Jak już wspomniałem, systematyczny ubytek płynu chłodniczego bez widocznych zewnętrznych wycieków to najczęściej spotykany i najważniejszy objaw nieszczelności chłodnicy EGR. Zbiorniczek wyrównawczy wymaga regularnych dolewek, a Ty zastanawiasz się, gdzie ten płyn znika. To kluczowy sygnał, którego nie wolno ignorować.

Kolejnym niepokojącym sygnałem jest biały dym z rury wydechowej. Jeśli zauważysz, że Twój samochód dymi na biało, zwłaszcza po rozgrzaniu silnika, a dym ten ma słodkawy zapach, to prawdopodobnie spalany jest płyn chłodniczy. W początkowej fazie usterki może to być subtelne, ale z czasem dym staje się coraz bardziej intensywny i utrzymuje się dłużej.

Nieszczelna chłodnica EGR może również negatywnie wpływać na osiągi silnika. Płyn chłodniczy, dostając się do układu wydechowego, a następnie do cylindrów, zakłóca proces spalania. Może to skutkować spadkiem mocy, szarpaniem podczas jazdy, problemami z przyspieszaniem oraz niestabilną pracą silnika na biegu jałowym. Odczuwalne jest to szczególnie w momentach, gdy silnik jest bardziej obciążony.

• Bulgotanie w zbiorniczku wyrównawczym: To bardzo charakterystyczny objaw. Spaliny, przedostając się przez nieszczelną chłodnicę do układu chłodzenia, tworzą pęcherzyki powietrza, które widać w zbiorniczku.
• Zapach spalin w kabinie lub słodki zapach płynu chłodniczego: Jeśli czujesz spaliny wewnątrz pojazdu lub słodkawy zapach płynu chłodniczego w komorze silnika, to znak, że coś jest nie tak.
• Kontrolka "check engine": Komputer pokładowy może zarejestrować błędy związane z nieprawidłowym działaniem układu recyrkulacji spalin, na przykład kod P0401, co zapali kontrolkę na desce rozdzielczej.
• Podwyższone zużycie paliwa: Silnik, który nie pracuje w optymalnych warunkach, będzie zużywał więcej paliwa.

Diagnoza krok po kroku: jak samodzielnie sprawdzić szczelność chłodnicy EGR

Zanim udamy się do warsztatu, możemy spróbować przeprowadzić wstępną inspekcję wizualną. Po otwarciu maski i zlokalizowaniu zaworu EGR (często połączonego z chłodnicą EGR), warto dokładnie przyjrzeć się jego okolicom. Szukaj żółtawej, lepkiej mazi to mieszanina sadzy ze spalin i płynu chłodniczego. Jeśli uda Ci się zdemontować zawór EGR, zajrzyj do jego wnętrza. Obecność takiej mazi w środku to bardzo wczesny i jednoznaczny sygnał nieszczelności chłodniczki.

Jedną z domowych metod, która może pomóc w diagnozie, jest tzw. "test bąbelków".

1. Upewnij się, że silnik jest zimny, a poziom płynu chłodniczego jest prawidłowy.
2. Odkręć korek zbiorniczka wyrównawczego płynu chłodniczego.
3. Uruchom silnik i pozwól mu się rozgrzać do temperatury roboczej.
4. Obserwuj zbiorniczek wyrównawczy. Przy nieszczelnej chłodnicy EGR, bąbelki pojawiają się głównie pod obciążeniem, np. podczas dodawania gazu lub jazdy.
5. Jeśli podejrzewasz chłodnicę EGR, spróbuj odłączyć sterowanie turbosprężarką (jeśli to możliwe i bezpieczne w Twoim modelu). W przypadku awarii chłodnicy EGR, po odłączeniu turbiny, bulgotanie może ustawać. To kluczowa wskazówka, która pomaga odróżnić tę usterkę od uszkodzonej uszczelki pod głowicą, gdzie bulgotanie jest zazwyczaj stałe i intensywne, nawet na biegu jałowym.

Kolor nagaru we wnętrzu zaworu EGR to kolejny ważny wskaźnik. Jeśli po demontażu zaworu zobaczysz suchą, czarną sadzę, to jest to normalne zjawisko i świadczy o prawidłowej pracy układu. Jednakże, jeśli nagar jest żółtawy, wilgotny i ma konsystencję mazi, to jest to jednoznaczny dowód na nieszczelność chłodnicy EGR. Płyn chłodniczy miesza się ze spalinami, tworząc tę charakterystyczną substancję.

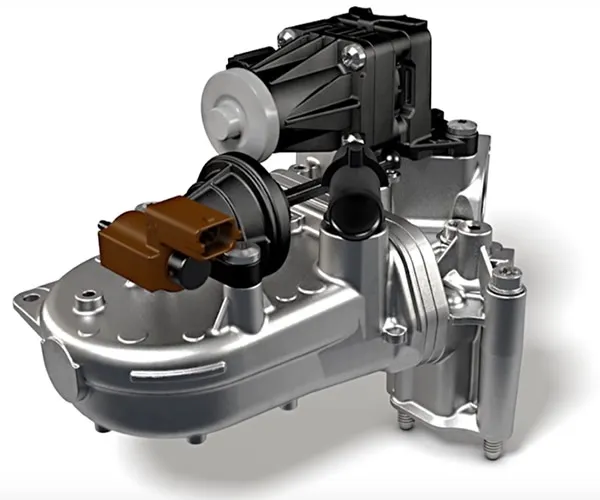

Chłodnica EGR czy uszczelka pod głowicą? Kluczowe różnice w diagnozie

Wielokrotnie widziałem, jak awaria chłodnicy EGR była mylona z uszkodzeniem uszczelki pod głowicą. Objawy są często podobne, ale konsekwencje i przede wszystkim koszty naprawy są diametralnie różne. Prawidłowe odróżnienie tych usterek jest kluczowe, aby uniknąć niepotrzebnych wydatków i skomplikowanych napraw.

Objaw	Chłodnica EGR	Uszczelka pod głowicą (UPG)
Ubytek płynu chłodniczego	Systematyczny, bez widocznych wycieków zewnętrznych.	Systematyczny, często z widocznymi wyciekami lub mieszaniem się płynów.
Biały dym z wydechu	Pojawia się po rozgrzaniu silnika, często słodkawy zapach.	Często intensywny, stały, może być odczuwalny również na zimnym silniku.
Bulgotanie w zbiorniczku wyrównawczym	Głównie pod obciążeniem, może ustawać po odłączeniu turbiny.	Intensywne i stałe, nawet na biegu jałowym.
"Masło" pod korkiem oleju	Rzadko lub wcale.	Bardzo częsty objaw, świadczy o mieszaniu się oleju z płynem.
Plamy oleju w płynie chłodniczym	Rzadko lub wcale.	Częsty objaw.
Twarde przewody układu chłodzenia	Przewody mogą być twarde, ale rzadziej "kamienne".	Bardzo twarde, "kamienne" przewody po krótkiej jeździe, ciśnienie w układzie.
Nagar w zaworze EGR	Żółtawa, wilgotna maź.	Zazwyczaj suchy, czarny nagar (chyba że UPG jest w pobliżu EGR).

Jeśli domowe metody diagnostyczne nie dają jednoznacznej odpowiedzi lub objawy są niepokojące, konieczna jest wizyta w warsztacie. Profesjonalna weryfikacja za pomocą specjalistycznych narzędzi pozwoli na postawienie trafnej diagnozy i uniknięcie kosztownych pomyłek. Pamiętaj, że im szybciej zdiagnozujesz problem, tym mniejsze ryzyko poważnych uszkodzeń silnika.

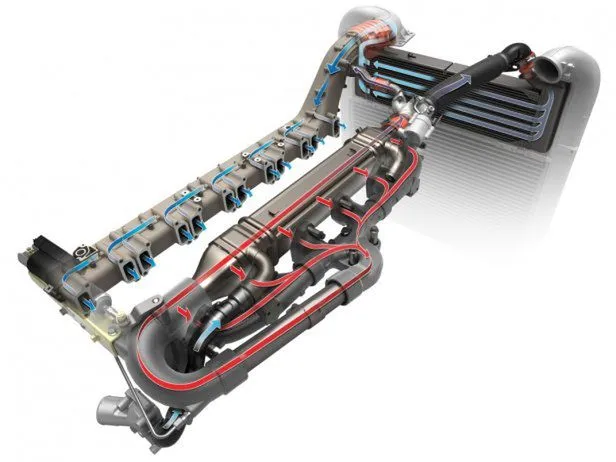

Profesjonalna diagnostyka w warsztacie: jakie testy potwierdzą nieszczelność?

Kiedy domowe sposoby zawiodą, czas na profesjonalne narzędzia. Najpewniejszą metodą potwierdzenia nieszczelności chłodnicy EGR jest test ciśnieniowy, który przeprowadzam w moim warsztacie.

1. Demontaż chłodniczki: Pierwszym krokiem jest demontaż chłodnicy EGR z samochodu. To często wymaga dostępu do trudno dostępnych miejsc, dlatego jest to zadanie dla mechanika.
2. Zaślepienie króćców: Wszystkie króćce, przez które przepływa płyn chłodniczy i spaliny, muszą zostać szczelnie zaślepione.
3. Poddanie ciśnieniu: Następnie do jednego z króćców doprowadzane jest sprężone powietrze pod ciśnieniem, zazwyczaj 2-3 bar.
4. Zanurzenie w wodzie: Cała chłodniczka, będąca pod ciśnieniem, jest zanurzana w zbiorniku z wodą.
5. Obserwacja pęcherzyków: Jeśli chłodnica jest nieszczelna, z miejsca uszkodzenia zaczną wydobywać się pęcherzyki powietrza. To jednoznacznie potwierdza usterkę.

Test ciśnieniowy to najskuteczniejsza i najbardziej precyzyjna metoda, która pozwala zlokalizować nawet mikroskopijne pęknięcia.

Inną metodą pomocniczą, którą stosujemy, jest tester na obecność CO2 w układzie chłodzenia. Polega on na umieszczeniu specjalnego urządzenia z płynem reakcyjnym nad zbiorniczkiem wyrównawczym. Jeśli w układzie chłodzenia znajdują się spaliny (czyli CO2), płyn reakcyjny zmieni kolor (np. z niebieskiego na żółty). To wskazuje na nieszczelność, ale nie zawsze precyzuje jej źródło (może to być UPG lub chłodnica EGR). Jest to jednak szybki sposób na potwierdzenie, że spaliny dostają się do układu chłodzenia.

Diagnostyka komputerowa również może wskazać na problem z chłodnicą EGR, choć rzadko jest to bezpośredni komunikat. Komputer może zarejestrować błędy związane z nieprawidłowym działaniem układu recyrkulacji spalin, takie jak wspomniany wcześniej P0401 (niski przepływ EGR) lub inne kody dotyczące wydajności EGR. Zapalenie się kontrolki "check engine" jest często pierwszym sygnałem, że coś jest nie tak z układem, a precyzyjne odczytanie błędów pomoże ukierunkować dalszą diagnostykę.

Nieszczelna chłodnica EGR: konsekwencje i orientacyjne koszty naprawy

Ignorowanie nieszczelnej chłodnicy EGR to proszenie się o kłopoty. Długotrwała jazda z taką usterką może prowadzić do szeregu poważnych i bardzo kosztownych awarii:

• Uderzenie wodne: Jak już wspomniałem, płyn chłodniczy dostający się do cylindrów jest nieściśliwy. Podczas suwu sprężania może to spowodować zniszczenie tłoka, wygięcie korbowodu, a nawet pęknięcie bloku silnika.
• Przegrzanie silnika: Ciągły ubytek płynu chłodniczego prowadzi do niedostatecznego chłodzenia, co skutkuje przegrzewaniem się silnika. To z kolei może doprowadzić do uszkodzenia uszczelki pod głowicą, wypaczenia głowicy, a w skrajnych przypadkach do zatarcia całej jednostki napędowej.
• Zwiększone zużycie oleju i paliwa: Nieszczelność wpływa na optymalne warunki pracy silnika, co może zwiększyć spalanie paliwa i oleju.
• Uszkodzenie katalizatora/DPF: Płyn chłodniczy dostający się do układu wydechowego może uszkodzić katalizator lub filtr cząstek stałych (DPF), co jest kolejną bardzo kosztowną naprawą.
• Korozja elementów silnika: Długotrwały kontakt płynu chłodniczego z elementami, które nie są do tego przystosowane, może prowadzić do korozji.

Jeśli chodzi o naprawę, mamy kilka opcji. Najczęściej wybieraną jest wymiana na nową część. Zapewnia to spokój ducha i długotrwałe rozwiązanie, ale jest najdroższa. Alternatywą jest regeneracja, która może być znacznie tańsza, ale wiąże się z ryzykiem, że regeneracja nie będzie idealna lub usterka powróci. Ostatnią opcją jest używana chłodnica to najtańsze rozwiązanie, ale obarczone największym ryzykiem, ponieważ nigdy nie wiemy, w jakim jest stanie i jak długo posłuży.

Rodzaj kosztu	Orientacyjna cena w Polsce
Nowa chłodnica EGR (część)	500 - 2000+ zł (zależnie od modelu auta)
Regenerowana chłodnica EGR (część)	120 - kilkaset zł (zależnie od modelu)
Robocizna (koszt wymiany)	200 - 800 zł (zależnie od modelu i skomplikowania dostępu)

Pamiętaj, że podane ceny są orientacyjne i mogą się różnić w zależności od regionu, warsztatu oraz marki i modelu samochodu. W niektórych autach dostęp do chłodnicy EGR jest bardzo utrudniony, co znacząco podnosi koszt robocizny.

Jak dbać o układ EGR, aby uniknąć problemów w przyszłości?

Chociaż awarie chłodnicy EGR bywają nieuniknione, możemy podjąć pewne kroki, aby wydłużyć jej żywotność i zminimalizować ryzyko problemów z całym układem:

• Unikaj zbyt krótkich tras: Częsta jazda na krótkich dystansach, zwłaszcza w ruchu miejskim, sprzyja gromadzeniu się sadzy w układzie EGR, co może prowadzić do jego zatykania i obciążania chłodnicy.
• Regularna wymiana płynów eksploatacyjnych: Czysty płyn chłodniczy i olej silnikowy to podstawa. Zanieczyszczony płyn chłodniczy może przyspieszać korozję i uszkodzenia w układzie.
• Stosowanie paliwa dobrej jakości: Paliwo o niskiej jakości może prowadzić do niepełnego spalania i zwiększonej produkcji sadzy, co negatywnie wpływa na cały układ EGR.
• Jazda na wyższych obrotach: Okresowe "przegonienie" samochodu na trasie, na wyższych obrotach, pomaga w wypalaniu nagromadzonej sadzy z układu wydechowego i EGR.
• Kontrola stanu układu chłodzenia: Regularnie sprawdzaj poziom i jakość płynu chłodniczego. Wszelkie nieprawidłowości powinny być szybko diagnozowane.

Regularne czyszczenie układu EGR, a w szczególności zaworu i kanałów, ma duży sens w kontekście zapobiegania problemom. Choć bezpośrednio nie zapobiegnie to pęknięciu samej chłodnicy, to jednak utrzymanie drożności całego układu recyrkulacji spalin zmniejsza obciążenie chłodnicy. Mniej sadzy to mniejsze ryzyko zablokowania przepływu spalin, co mogłoby prowadzić do wzrostu ciśnienia i temperatury, a w konsekwencji do uszkodzeń. Czysty układ EGR pracuje efektywniej, co przekłada się na lepszą pracę silnika i mniejsze ryzyko awarii.
