Chłodnica EGR: jak sprawdzić szczelność? Uniknij drogich awarii!

Nieszczelność chłodnicy spalin, często nazywanej chłodnicą EGR, to problem, który może wydawać się błahy, ale w rzeczywistości jest sygnałem ostrzegawczym przed znacznie poważniejszymi i droższymi awariami silnika. Szybka i trafna diagnoza jest absolutnie kluczowa, aby uniknąć kosztownych konsekwencji. W tym artykule, jako Fabian Rutkowski, przeprowadzę Cię krok po kroku przez objawy, metody diagnostyki zarówno te, które możesz wykonać samodzielnie, jak i te profesjonalne oraz realne konsekwencje zignorowania problemu.

Dlaczego szczelność chłodnicy spalin jest kluczowa dla silnika?

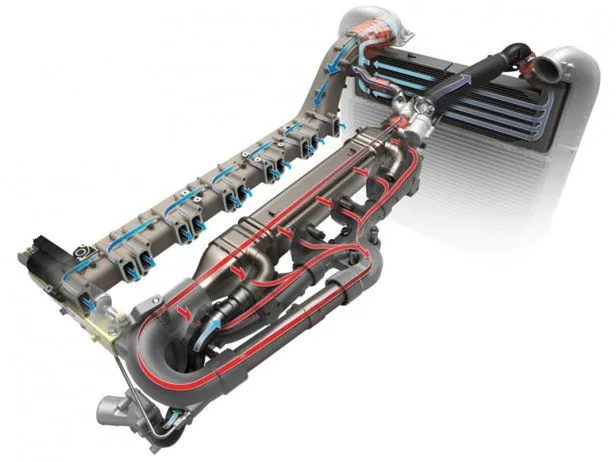

Czym jest chłodnica EGR i dlaczego stała się standardem w nowoczesnych autach?

Chłodnica EGR, czyli element układu recyrkulacji spalin, odgrywa niezwykle ważną rolę w nowoczesnych silnikach, szczególnie tych wysokoprężnych. Jej głównym zadaniem jest obniżanie temperatury części spalin, które są zawracane do komory spalania. Dzięki temu schłodzone spaliny mają większą gęstość, co pozwala na wprowadzenie ich większej ilości do cylindrów. W efekcie, temperatura spalania w silniku spada, a ilość tlenu w mieszance ulega zmniejszeniu. To wszystko przekłada się na znaczącą redukcję emisji szkodliwych tlenków azotu (NOx) nawet o 70%, co jest kluczowe dla spełniania coraz bardziej restrykcyjnych norm emisji spalin.

Jak mała nieszczelność może prowadzić do katastrofy poznaj mechanizm zagrożenia.

Nawet niewielka nieszczelność w chłodnicy EGR to nie tylko ubytek płynu chłodniczego. To otwarta furtka dla glikolu, który może przedostawać się do układu wydechowego lub dolotowego, prowadząc do szeregu poważnych uszkodzeń. Kiedy płyn chłodniczy dostaje się do wydechu, jego spalanie generuje osady, które w ekspresowym tempie zapychają filtr cząstek stałych (DPF), prowadząc do jego uszkodzenia i konieczności kosztownej wymiany. Co więcej, glikol może negatywnie wpływać na turbosprężarkę, prowadząc do jej przedwczesnego zużycia. Najgroźniejszym scenariuszem jest jednak ryzyko uderzenia hydraulicznego. Jeśli po zgaszeniu silnika duża ilość płynu chłodniczego dostanie się do cylindra, próba ponownego uruchomienia może zakończyć się zgięciem korbowodu lub pęknięciem tłoka, co w praktyce oznacza kapitalny remont silnika.

Chłodnica EGR vs. uszczelka pod głowicą dlaczego te awarie są tak często mylone?

Z mojego doświadczenia wynika, że objawy nieszczelnej chłodnicy EGR są zaskakująco podobne do symptomów uszkodzonej uszczelki pod głowicą (UPG), co niestety często prowadzi do błędnej i kosztownej diagnostyki. W obu przypadkach możemy zaobserwować ubytek płynu chłodniczego oraz biały dym z wydechu. Kluczowe różnice leżą jednak w subtelnościach. Przy uszkodzonej UPG częściej pojawia się charakterystyczne "masło" lub "majonez" (emulsja wodno-olejowa) pod korkiem wlewu oleju, a także olej w samym płynie chłodniczym, co przy awarii chłodnicy EGR jest rzadsze. Niezawodnym narzędziem do rozróżnienia tych usterek jest chemiczny test na obecność CO2 w układzie chłodzenia. Warto też zwrócić uwagę na to, że bąbelki spalin z nieszczelnej chłodnicy EGR często pojawiają się głównie pod obciążeniem, podczas gdy z uszkodzonej uszczelki pod głowicą mogą być widoczne już na biegu jałowym.

Twoje auto wysyła sygnały SOS naucz się je odczytywać

Twoje auto, niczym żywy organizm, potrafi wysyłać sygnały ostrzegawcze, gdy coś jest nie tak. W przypadku nieszczelnej chłodnicy EGR, te sygnały są dość charakterystyczne i, moim zdaniem, warto je znać, aby szybko zareagować. Oto najważniejsze z nich:

• Ubywający płyn chłodniczy bez śladu wycieku: To jest absolutny objaw numer jeden, na który zawsze zwracam uwagę. Jeśli musisz regularnie dolewać płyn chłodniczy, a pod samochodem nie ma żadnych plam ani mokrych miejsc, to bardzo silny sygnał, że płyn gdzieś znika wewnątrz układu najprawdopodobniej do układu wydechowego lub dolotowego. Warto też sprawdzić, czy nie ma zaschniętych, różowych lub zielonych osadów w okolicach chłodnicy EGR, które mogłyby świadczyć o mikro wyciekach.

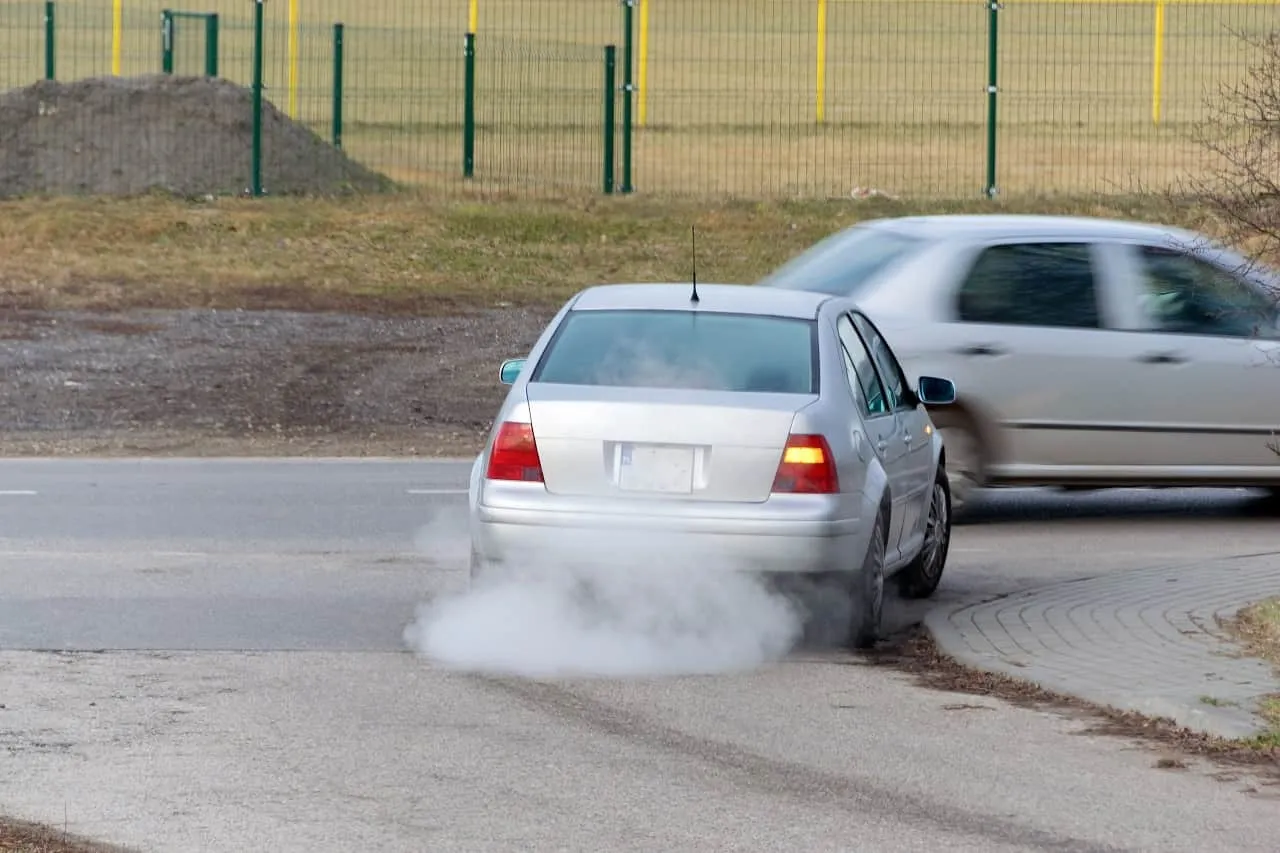

• Biały dym z wydechu: Tutaj trzeba być ostrożnym. Zimny poranek i para wodna z wydechu to normalne zjawisko. Jednak jeśli biały dym pojawia się nawet po rozgrzaniu silnika, jest gęsty, słodkawy w zapachu i utrzymuje się dłużej niż powinien, to niemal pewne, że w układzie wydechowym spalany jest płyn chłodniczy. To wyraźny znak, że chłodnica EGR może być nieszczelna.
• Spadek mocy i nierówna praca silnika: Kiedy płyn chłodniczy przedostaje się do układu dolotowego, zakłóca proces spalania w cylindrach. Mieszanka paliwowo-powietrzna staje się niewłaściwa, co objawia się odczuwalnym spadkiem mocy, szarpaniem, a nawet nierówną pracą silnika, szczególnie na niskich obrotach.
• Nietypowe zapachy i dźwięki: Zwróć uwagę na zapach spalin w kabinie pasażerskiej to może świadczyć o nieszczelności. Co więcej, jeśli po otwarciu maski wyczujesz zapach spalin w okolicach zbiorniczka wyrównawczego lub usłyszysz charakterystyczne bulgotanie w nim, to kolejny sygnał, że spaliny przedostają się do układu chłodzenia.
• Żółtawa, lepka maź w zaworze EGR: Jeśli masz możliwość zajrzenia do zaworu EGR, poszukaj tam nietypowej, żółtawej lub brązowej, lepkiej mazi. Jest to mieszanina płynu chłodniczego i sadzy, która jednoznacznie wskazuje na nieszczelność chłodnicy EGR.
• Zapalenie się kontrolki "check engine": Nieszczelność chłodnicy EGR często prowadzi do zapisania błędów w sterowniku silnika. Typowe kody błędów to te związane z układem recyrkulacji spalin, na przykład P0401 (niski przepływ EGR) lub inne błędy dotyczące wydajności EGR. Zawsze warto podłączyć auto pod komputer diagnostyczny, aby odczytać precyzyjny kod błędu.

Diagnostyka krok po kroku jak samodzielnie sprawdzić chłodnicę EGR

Zanim wybierzesz się do warsztatu, możesz samodzielnie przeprowadzić kilka wstępnych testów. Pamiętaj, że to są metody orientacyjne, ale często wystarczają, by potwierdzić podejrzenia.

Inspekcja wizualna dla początkujących: czego szukać pod maską?

1. Kontrola poziomu płynu chłodniczego: Regularnie, najlepiej raz w tygodniu, sprawdzaj poziom płynu chłodniczego w zbiorniczku wyrównawczym. Rób to zawsze na zimnym silniku, ponieważ poziom płynu zmienia się wraz z temperaturą. Jeśli zauważasz systematyczny spadek, a pod samochodem nie ma widocznych wycieków, to jest to pierwszy i najważniejszy sygnał.
2. Poszukiwanie śladów wycieków: Dokładnie obejrzyj okolice chłodnicy EGR (zazwyczaj jest to metalowa puszka z rurkami, często umieszczona blisko kolektora wydechowego lub dolotowego). Szukaj zaschniętych, kolorowych osadów (różowych, zielonych, niebieskich w zależności od koloru Twojego płynu chłodniczego). Nawet niewielkie ślady mogą świadczyć o mikro wyciekach.
3. Ocena stanu korka wlewu oleju i bagnetu: Sprawdź, czy pod korkiem wlewu oleju nie ma białej, lepkiej emulsji przypominającej "masło" lub "majonez". To silny sygnał, że płyn chłodniczy miesza się z olejem. Podobnie, sprawdź bagnet oleju jeśli na nim również jest emulsja, problem jest poważny. Pamiętaj jednak, że przy nieszczelnej chłodnicy EGR to zjawisko występuje rzadziej niż przy uszkodzonej UPG.

Test zbiorniczka wyrównawczego prosta metoda na wykrycie spalin w układzie chłodzenia.

1. Obserwacja na zimnym silniku: Otwórz maskę i zlokalizuj zbiorniczek wyrównawczy płynu chłodniczego. Na zimnym silniku odkręć korek.
2. Obserwacja podczas pracy silnika: Uruchom silnik i pozwól mu pracować na biegu jałowym. Przez kilka minut obserwuj płyn w zbiorniczku. Szukaj bąbelków gazu wydobywających się z płynu. Jeśli są widoczne, to niemal pewne, że spaliny przedostają się do układu chłodzenia.
3. Test pod obciążeniem: Jeśli na biegu jałowym nie widać bąbelków, poproś kogoś o delikatne zwiększenie obrotów silnika (np. do 2000-2500 obr./min) i utrzymanie ich przez chwilę. Bąbelki z nieszczelnej chłodnicy EGR często pojawiają się właśnie pod obciążeniem, gdy ciśnienie spalin jest wyższe.
4. Wyczuwanie zapachu: Ostrożnie powąchaj płyn w zbiorniczku. Jeśli wyczuwasz wyraźny zapach spalin, to kolejny dowód na nieszczelność.

Obserwacja kolektora dolotowego i zaworu EGR czy widać tam ślady płynu?

Jeśli masz podstawowe umiejętności mechaniczne i dostęp do narzędzi, możesz spróbować zdemontować zawór EGR. Poszukaj w nim żółtawej, lepkiej mazi to mieszanina płynu chłodniczego i sadzy, która jednoznacznie wskazuje na nieszczelność chłodnicy EGR. Czasem widoczne są też ślady płynu w kolektorze dolotowym, zwłaszcza w jego dolnych partiach.

Kiedy domowe metody to za mało? Sygnały, że czas na wizytę w warsztacie.

Moim zdaniem, domowe metody są świetne do wstępnej weryfikacji, ale mają swoje ograniczenia. Jeśli objawy, takie jak ubytek płynu czy biały dym, utrzymują się, a Ty nie jesteś w stanie jednoznacznie zdiagnozować problemu, albo co gorsza, zapaliła się kontrolka "check engine", to nie ma co zwlekać z wizytą u mechanika. Profesjonalna diagnostyka pozwoli na precyzyjne określenie źródła problemu i uniknięcie dalszych, kosztownych uszkodzeń.

Profesjonalne metody weryfikacji szczelności co zrobi mechanik

Kiedy domowe sposoby nie dają jednoznacznej odpowiedzi lub problem jest bardziej złożony, zaufany mechanik użyje specjalistycznych narzędzi i metod, aby precyzyjnie zlokalizować nieszczelność. Oto, co najczęściej robię w moim warsztacie, aby potwierdzić awarię chłodnicy EGR:

Test ciśnieniowy układu chłodzenia jak demaskuje ukryte nieszczelności?

Test ciśnieniowy to jedna z podstawowych i bardzo skutecznych metod. Polega on na podłączeniu specjalnej pompy do zbiorniczka wyrównawczego płynu chłodniczego. Za pomocą tej pompy mechanik wytwarza w układzie chłodzenia ciśnienie, które jest wyższe niż normalne ciśnienie robocze silnika. Następnie obserwuje się manometr. Jeśli ciśnienie w układzie szybko spada, jest to jednoznaczny sygnał, że gdzieś w układzie chłodzenia występuje nieszczelność. Ten test nie wskazuje precyzyjnie miejsca wycieku, ale potwierdza jego istnienie.

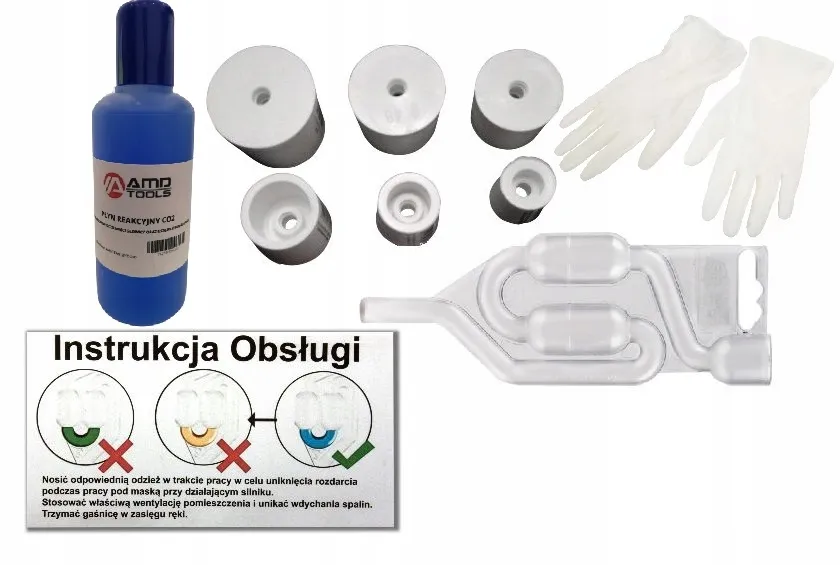

Chemiczny test na obecność CO2 niezawodny sposób na potwierdzenie problemu.

To jest, moim zdaniem, jeden z najbardziej niezawodnych testów, zwłaszcza gdy chcemy odróżnić nieszczelną chłodnicę EGR od uszkodzonej uszczelki pod głowicą. Mechanik używa do tego specjalnego przyrządu z płynem reakcyjnym, który zmienia barwę (zazwyczaj z niebieskiego na zielony lub żółty) w kontakcie z dwutlenkiem węgla (CO2) pochodzącym ze spalin. Przyrząd umieszcza się nad otwartym zbiorniczkiem wyrównawczym, a silnik pracuje. Jeśli płyn zmieni kolor, oznacza to, że spaliny przedostają się do układu chłodzenia. Jest to bardzo precyzyjna metoda, która niemal jednoznacznie potwierdza problem.

Ostateczna weryfikacja: demontaż i test w kąpieli wodnej.

Jeśli poprzednie testy wskazują na problem, ale nie dają 100% pewności co do lokalizacji, lub gdy chcemy mieć absolutną pewność przed wymianą, stosuje się test w kąpieli wodnej. To metoda, która wymaga już demontażu chłodnicy EGR z samochodu:

1. Demontaż chłodnicy EGR: Mechanik ostrożnie demontuje chłodnicę EGR z układu silnika.
2. Zaślepienie króćców: Wszystkie króćce, przez które przepływają spaliny i płyn chłodniczy, są szczelnie zaślepiane.
3. Podłączenie sprężonego powietrza: Do jednego z króćców podłącza się sprężone powietrze, aby wytworzyć ciśnienie wewnątrz chłodnicy.
4. Zanurzenie w wodzie: Następnie cała chłodnica jest zanurzana w pojemniku z wodą.
5. Obserwacja pęcherzyków: Pojawiające się pęcherzyki powietrza jednoznacznie wskazują miejsce nieszczelności. To metoda, która daje najbardziej precyzyjny obraz uszkodzenia.

Nowoczesne narzędzia w akcji: jak kamera inspekcyjna pomaga w diagnozie.

W nowoczesnych warsztatach coraz częściej wykorzystuję kamerę inspekcyjną, czyli endoskop. Pozwala ona zajrzeć do trudno dostępnych miejsc bez konieczności demontażu wielu elementów. Za pomocą endoskopu mogę sprawdzić wnętrze kolektora dolotowego w poszukiwaniu śladów płynu chłodniczego lub osadów glikolu, co może być dodatkowym potwierdzeniem nieszczelności chłodnicy EGR.

Nieszczelna chłodnica EGR jakie są realne konsekwencje zaniechania naprawy

Ignorowanie nieszczelnej chłodnicy EGR to, z mojego punktu widzenia, gra w rosyjską ruletkę z silnikiem. Konsekwencje mogą być naprawdę opłakane i, co najważniejsze, bardzo kosztowne.

Od przegrzania silnika po ryzyko uderzenia hydraulicznego czarny scenariusz.

Najbardziej oczywistą konsekwencją jest przegrzanie silnika. Systematyczny ubytek płynu chłodniczego prowadzi do obniżenia jego poziomu, co skutkuje niewystarczającym chłodzeniem jednostki napędowej. Przegrzanie silnika może doprowadzić do pęknięcia głowicy, uszkodzenia uszczelki pod głowicą, a nawet zatarcia silnika scenariusz, którego każdy kierowca chce uniknąć. Jednak jeszcze groźniejsze jest ryzyko uderzenia hydraulicznego (wodnego). Jeśli po zgaszeniu silnika znaczna ilość płynu chłodniczego przedostanie się do cylindra, próba ponownego uruchomienia silnika może zakończyć się tragicznie. Płyn, jako ciecz, jest nieściśliwy. Gdy tłok próbuje go sprężyć, dochodzi do potężnego nacisku, który może zgiąć korbowód, pęknąć tłok, a nawet uszkodzić blok silnika. To oznacza konieczność kapitalnego remontu lub wymiany silnika, co jest jedną z najdroższych napraw.

Jak nieszczelna chłodnica po cichu niszczy filtr DPF i turbosprężarkę.

Niestety, nieszczelna chłodnica EGR działa jak cichy sabotażysta dla innych kluczowych komponentów. Glikol z płynu chłodniczego, dostając się do układu wydechowego, staje się prawdziwym wrogiem filtra cząstek stałych (DPF/FAP). Spalany glikol tworzy osady, które nieodwracalnie zapychają strukturę DPF, prowadząc do jego uszkodzenia i konieczności wymiany a to wydatek rzędu kilku tysięcy złotych. Co więcej, te same spaliny z glikolem przechodzą przez turbosprężarkę, osadzając się na jej wirnikach i łożyskach, co znacząco skraca jej żywotność i może doprowadzić do jej zatarcia. Wymiana turbosprężarki to kolejny spory wydatek, często przekraczający 2000-3000 zł.

Przeczytaj również: Zapowietrzona maglownica? Rozpoznaj objawy i napraw sam!

Analiza kosztów: ile zapłacisz za ignorowanie pierwszych objawów?

Podsumowując, ignorowanie pierwszych objawów nieszczelnej chłodnicy EGR to prosta droga do lawiny kosztów. Wymiana samej chłodnicy EGR to wydatek rzędu kilkuset do kilku tysięcy złotych. Jednak jeśli zaniechasz tej naprawy, możesz stanąć przed koniecznością wymiany DPF (kilka tysięcy złotych), turbosprężarki (kilka tysięcy złotych), a w najgorszym przypadku kapitalnego remontu silnika lub jego wymiany, co może pochłonąć nawet kilkanaście tysięcy złotych. Moim zdaniem, znacznie bardziej opłaca się zainwestować w szybką diagnostykę i wymianę chłodnicy EGR, niż ponosić wielokrotnie wyższe koszty naprawy konsekwencji.

Naprawa czy wymiana poznaj opcje i koszty na polskim rynku

Decyzja o naprawie lub wymianie chłodnicy EGR zależy od kilku czynników, w tym od stopnia uszkodzenia, dostępności części i Twojego budżetu. Poniżej przedstawiam szacunkowe koszty i opcje, z którymi spotykam się na polskim rynku.

Opcja / Element	Szacunkowy koszt
Nowa chłodnica EGR (zamiennik)	400 zł - 1500 zł Cena zależy od modelu auta i producenta zamiennika. Dostępne są tańsze zamienniki, ale warto zwrócić uwagę na ich jakość i gwarancję.
Nowa chłodnica EGR (oryginał OEM)	1500 zł - 4000 zł Cena jest znacznie wyższa, ponieważ dotyczy części oryginalnych, często sprzedawanych pod marką producenta samochodu. Zapewniają najwyższą jakość i idealne dopasowanie.
Regeneracja chłodnicy spalin	120 zł - 400 zł Regeneracja polega na naprawie uszkodzonej chłodnicy, np. poprzez spawanie pęknięć. Jest to opłacalne, gdy uszkodzenie jest niewielkie i możliwe do trwałej naprawy. Warto wybrać sprawdzony warsztat specjalizujący się w regeneracji.
Robocizna (wymiana w warsztacie)	250 zł - 800 zł Koszt robocizny jest bardzo zróżnicowany i zależy od skomplikowania dostępu do chłodnicy EGR w danym modelu samochodu. W niektórych autach wymiana jest prosta, w innych wymaga demontażu wielu innych podzespołów.
