Jak podłączyć CB radio w ciężarówce? Poradnik krok po kroku (24V)

Wielu kierowców ciężarówek nie wyobraża sobie trasy bez CB radia. To niezastąpione narzędzie do komunikacji, które dostarcza bieżących informacji o warunkach na drodze, korkach czy kontrolach. Jednak aby CB radio działało niezawodnie i efektywnie, kluczowe jest jego prawidłowe podłączenie, zwłaszcza w specyficznej instalacji 24V ciężarówki. Ten praktyczny poradnik krok po kroku przeprowadzi Cię przez cały proces, od wyboru miejsca montażu, przez podłączenie zasilania i anteny, aż po strojenie i pierwsze uruchomienie, zapewniając stabilną i czystą komunikację.

Dlaczego poprawne podłączenie CB radia w ciężarówce jest kluczowe

Różnice w instalacji: 24V w ciężarówce vs 12V w osobówce

Zacznijmy od podstaw: większość samochodów osobowych wykorzystuje instalację elektryczną o napięciu 12V. To samo dotyczy praktycznie wszystkich popularnych CB radii dostępnych na rynku. Sytuacja zmienia się diametralnie w przypadku ciężarówek, gdzie standardem jest instalacja 24V. To fundamentalna różnica, której nie można zignorować. Bezpośrednie podłączenie radia 12V do instalacji 24V skończy się jego natychmiastowym i trwałym uszkodzeniem. Dlatego właśnie w ciężarówce niezbędne jest zastosowanie przetwornicy napięcia, która obniży 24V do bezpiecznych 12V.

Czym grozi błąd w montażu? Od uszkodzenia radia po problemy z akumulatorem

Pamiętam wiele przypadków, gdy kierowcy, chcąc zaoszczędzić czas lub pieniądze, popełniali podstawowe błędy podczas montażu. Konsekwencje bywają naprawdę poważne. Najbardziej oczywistą jest uszkodzenie samego radia, jeśli podłączy się je do zbyt wysokiego napięcia lub z odwrotną polaryzacją. Ale to nie wszystko. Częstym i bardzo groźnym błędem jest podłączanie radia do jednego z akumulatorów w instalacji 24V. Prowadzi to do nierównomiernego rozładowywania akumulatorów, co w krótkim czasie może je bezpowrotnie zniszczyć. Ponadto, nieprawidłowy montaż anteny lub brak jej strojenia skutkuje słabym zasięgiem, szumami i trzaskami, a w skrajnych przypadkach może nawet uszkodzić końcówkę mocy w radiu. Warto więc poświęcić chwilę na solidną instalację.

Szybka checklista: narzędzia i akcesoria, które musisz przygotować

Zanim zabierzemy się do pracy, upewnij się, że masz pod ręką wszystko, co potrzebne. Dobrze przygotowany warsztat to połowa sukcesu. Oto lista rzeczy, które moim zdaniem są niezbędne:

• CB radio (oczywiście!)
• Antena CB (dopasowana do Twoich potrzeb i miejsca montażu)
• Przetwornica napięcia 24V/12V (o odpowiedniej mocy, najlepiej liniowa lub wysokiej jakości impulsowa)
• Kabel antenowy (zakończony wtykami, o odpowiedniej długości)
• Miernik SWR (reflektometr) do strojenia anteny
• Uchwyt montażowy do radia (jeśli nie ma w zestawie)
• Uchwyt montażowy do anteny (np. na lusterko, reling)
• Bezpieczniki (na linii zasilania radia i przetwornicy)
• Kable zasilające (o odpowiednim przekroju)
• Śrubokręty, klucze, kombinerki
• Wiertarka (jeśli planujesz wiercenie otworu pod antenę)
• Opaski zaciskowe (trytytki) do uporządkowania kabli
• Taśma izolacyjna
• Opcjonalnie: filtry przeciwzakłóceniowe

Krok 1: Wybierz idealne miejsce na radio i antenę w kabinie tira

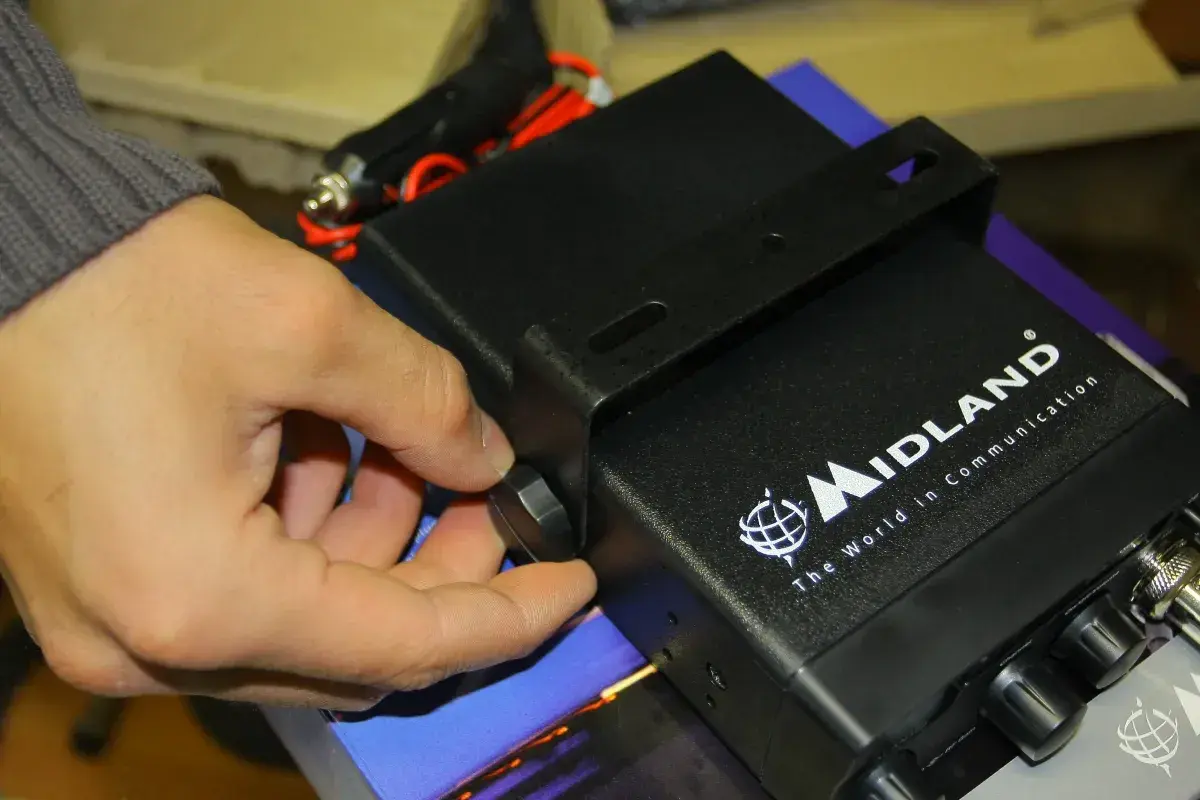

Gdzie zamontować radio, by było bezpiecznie i pod ręką?

Wybór miejsca na samo radio w kabinie ciężarówki to kwestia zarówno bezpieczeństwa, jak i ergonomii. Radio powinno być zamontowane w taki sposób, aby nie zasłaniało widoku i nie stanowiło luźnego elementu, który mógłby przemieszczać się podczas jazdy lub w razie nagłego hamowania. Z drugiej strony, musi być łatwo dostępne, byś mógł bez problemu zmieniać kanały, regulować głośność czy blokadę szumów. Często dobrym miejscem jest półka nad przednią szybą, konsola środkowa lub specjalne kieszenie montażowe. Zawsze upewnij się, że uchwyt jest solidnie przymocowany, a kable poprowadzone tak, aby nie przeszkadzały i nie były narażone na uszkodzenie.

Najlepsze lokalizacje dla anteny CB w ciężarówce: lusterko, dach czy reling?

Antena to "ucho" i "usta" Twojego CB radia, więc jej umiejscowienie ma kluczowe znaczenie dla jakości komunikacji. W ciężarówkach mamy kilka popularnych i sprawdzonych opcji:

• Na lusterku: To chyba najczęściej wybierane rozwiązanie. Specjalne uchwyty pozwalają na solidne przymocowanie anteny do ramienia lusterka. Jest to stosunkowo prosty montaż i antena znajduje się na dobrej wysokości.
• Na relingu dachowym / orurowaniu: Jeśli Twoja ciężarówka posiada fabryczne relingi dachowe lub dodatkowe orurowanie, to świetne miejsce. Zapewnia to dobrą wysokość i często solidne połączenie z masą pojazdu.
• Bezpośrednio w dachu kabiny: To rozwiązanie, które wymaga wiercenia otworu w dachu, ale z punktu widzenia parametrów pracy anteny, jest często najlepsze. Metalowy dach stanowi idealną przeciwwagę (tzw. "masa"), co przekłada się na optymalne działanie.

Analiza plusów i minusów każdej lokalizacji montażu anteny

Każde z wymienionych miejsc ma swoje zalety i wady, które warto rozważyć przed podjęciem decyzji. Z mojego doświadczenia wynika, że nie ma jednego idealnego rozwiązania dla każdego, ale pewne ogólne zasady zawsze obowiązują.

Krok 2: Zasilanie CB radia jak zrobić to dobrze przy instalacji 24V

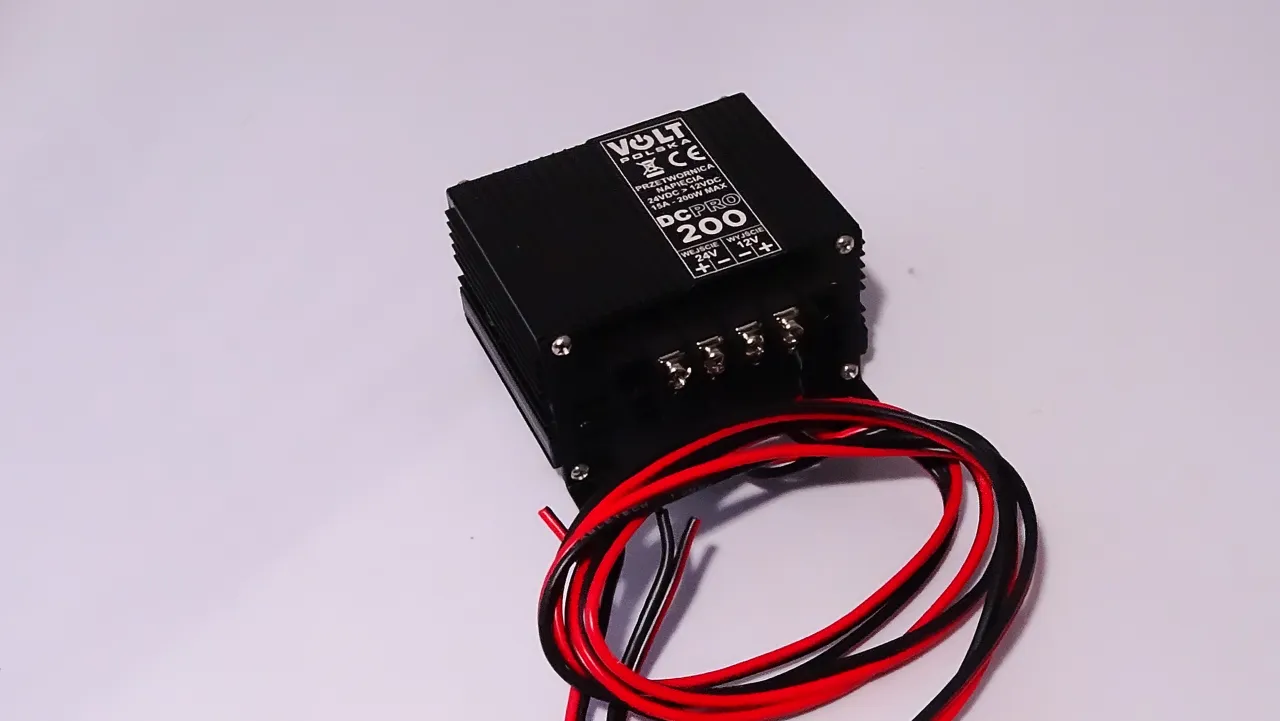

Przetwornica napięcia 24V/12V: jaką wybrać, by uniknąć zakłóceń?

Jak już wspomniałem, przetwornica to serce zasilania CB radia w ciężarówce. Nie warto na niej oszczędzać! Na rynku dostępne są dwa główne typy: liniowe i impulsowe. Przetwornice liniowe są droższe i większe, ale za to generują minimalne zakłócenia, co jest kluczowe dla czystego odbioru CB. Przetwornice impulsowe są mniejsze i tańsze, ale te niskiej jakości mogą wprowadzać do systemu mnóstwo szumów i trzasków, które skutecznie uniemożliwią komfortową komunikację. Jeśli decydujesz się na przetwornicę impulsową, upewnij się, że jest to model wysokiej jakości, wyposażony w odpowiednie filtry. Zwróć uwagę na jej moc powinna być nieco większa niż maksymalny pobór prądu przez Twoje radio (zwykle około 2-3A, więc przetwornica 5A będzie z zapasem).

Instrukcja podłączenia krok po kroku: od skrzynki bezpieczników do radia

Prawidłowe podłączenie zasilania to podstawa stabilnej pracy. Oto jak to zrobić bezpiecznie i skutecznie:

1. Wybierz źródło zasilania 24V: Najbezpieczniej jest podłączyć się bezpośrednio do skrzynki bezpieczników, do obwodu, który jest aktywny po przekręceniu kluczyka (tzw. zasilanie po stacyjce). Możesz też wykorzystać gniazdo zapalniczki, ale upewnij się, że jest ono przystosowane do odpowiedniego obciążenia i nie jest to obwód, który po wyłączeniu zapłonu pozostaje pod napięciem (co mogłoby rozładować akumulatory).
2. Zainstaluj bezpiecznik: Zawsze, ale to zawsze, na kablu zasilającym (czerwonym, plusowym) prowadzącym do przetwornicy, zamontuj bezpiecznik o odpowiedniej wartości (np. 5A). To ochroni instalację pojazdu i przetwornicę w razie zwarcia.
3. Podłącz przetwornicę: Podłącz kabel plusowy 24V (z bezpiecznikiem) do wejścia "+" przetwornicy, a kabel minusowy 24V do wejścia "-" przetwornicy.
4. Wyjście przetwornicy: Z wyjścia przetwornicy (teraz już 12V) poprowadź dwa kable: czerwony (plusowy) i czarny (minusowy).
5. Zainstaluj kolejny bezpiecznik: Na czerwonym kablu 12V prowadzącym do radia, zamontuj kolejny bezpiecznik, tym razem o wartości zalecanej przez producenta radia (zwykle 2-3A).
6. Podłącz radio: Podłącz czerwony kabel 12V (z bezpiecznikiem) do czerwonego kabla zasilającego CB radia, a czarny kabel 12V do czarnego kabla zasilającego radia. Upewnij się, że połączenia są solidne i dobrze zaizolowane.
7. Sprawdź połączenia: Przed włączeniem radia, dokładnie sprawdź wszystkie połączenia. Upewnij się, że nie ma luzów i że polaryzacja jest prawidłowa.

Najczęstszy i najgroźniejszy błąd: dlaczego nie wolno podłączać radia do jednego akumulatora?

Chcę to podkreślić raz jeszcze, bo to naprawdę kluczowa kwestia: NIGDY nie podłączaj CB radia bezpośrednio do jednego z akumulatorów w instalacji 24V! W ciężarówce zazwyczaj masz dwa akumulatory połączone szeregowo, co daje łącznie 24V. Jeśli podłączysz radio 12V do jednego z nich, będziesz z niego pobierał prąd tylko z jednego ogniwa. To spowoduje, że ten akumulator będzie się szybciej rozładowywał niż drugi, co prowadzi do nierównomiernego obciążenia i głębokiego rozładowania. W efekcie, w bardzo krótkim czasie oba akumulatory ulegną uszkodzeniu, a ich wymiana to spory koszt. Zawsze używaj przetwornicy!

Krok 3: Montaż i prowadzenie okablowania antenowego jak profesjonalista

Jak bezpiecznie przeprowadzić kabel antenowy z zewnątrz do kabiny?

Prowadzenie kabla antenowego z zewnątrz do kabiny to często moment, który budzi najwięcej obaw. Najlepszym rozwiązaniem jest wykorzystanie istniejących przepustów kablowych w karoserii. Szukaj gumowych zaślepek lub otworów, przez które już przechodzą inne kable (np. do świateł, wycieraczek). Jeśli musisz wiercić, wybierz miejsce, które jest jak najmniej widoczne i łatwe do uszczelnienia. Zawsze używaj wiertła o średnicy niewiele większej niż kabel i po przeprowadzeniu kabla koniecznie uszczelnij otwór silikonem dekarskim lub specjalną masą uszczelniającą, aby uniknąć przecieków wody do kabiny. Pamiętaj, aby kabel był chroniony przed przetarciem.

Zasady układania kabla: jak unikać zagięć i uszkodzeń?

Kabel antenowy to nie zwykły przewód elektryczny. Jest to linia transmisyjna, a jego prawidłowe ułożenie ma bezpośredni wpływ na jakość sygnału. Oto kilka zasad, których zawsze przestrzegam:

• Unikaj ostrych zagięć: Kabel antenowy powinien być prowadzony łagodnymi łukami. Ostre zagięcia mogą uszkodzić jego strukturę wewnętrzną i pogorszyć parametry sygnału.
• Chroń przed przytrzaśnięciem: Nigdy nie prowadź kabla w miejscach, gdzie może zostać przytrzaśnięty przez drzwi, uszczelki, ruchome elementy fotela czy inne części kabiny. To prosta droga do jego uszkodzenia.
• Z dala od źródeł zakłóceń: Staraj się prowadzić kabel antenowy z dala od innych kabli elektrycznych, zwłaszcza tych o dużym natężeniu prądu (np. zasilanie radia, alternatora), które mogą generować zakłócenia.
• Używaj opasek zaciskowych: Do mocowania kabla w kabinie używaj opasek zaciskowych (trytytek) lub specjalnych klipsów. Zapewni to estetykę i bezpieczeństwo.

Co zrobić z nadmiarem kabla antenowego? Prosty trik, który chroni sygnał

Często zdarza się, że po zamontowaniu anteny i radia zostaje nam spory nadmiar kabla antenowego. Wielu początkujących kierowców zwija go ciasno w spiralę i upycha gdzieś pod deską. To błąd! Ciasno zwinięty kabel antenowy działa jak cewka indukcyjna, która może znacząco pogarszać parametry sygnału i utrudniać strojenie anteny. Jeśli masz nadmiar kabla, zwiń go w luźne pętle o dużej średnicy (np. 20-30 cm) i zabezpiecz opaskami. Takie luźne zwinięcie minimalizuje negatywny wpływ na sygnał.

Krok 4: Strojenie anteny, czyli klucz do czystego odbioru i nadawania

Co to jest SWR i dlaczego jego pomiar jest obowiązkowy?

SWR, czyli Współczynnik Fali Stojącej (Standing Wave Ratio), to jeden z najważniejszych parametrów, który informuje o dopasowaniu anteny do CB radia. Mówiąc prościej, SWR pokazuje, jak efektywnie energia z radia jest wypromieniowywana przez antenę, a ile wraca z powrotem do radia. Idealny SWR to 1:1, co oznacza, że cała moc jest wypromieniowana. W praktyce dążymy do wartości poniżej 1.5. Dlaczego to tak ważne? Niezestrojona antena, czyli taka z wysokim SWR (np. 2.0, 3.0 lub więcej), oznacza, że duża część mocy wraca do radia, co może uszkodzić końcówkę mocy nadajnika. Poza tym, wysoki SWR drastycznie pogarsza zasięg i jakość komunikacji. Dlatego pomiar i strojenie anteny po montażu to absolutny obowiązek!

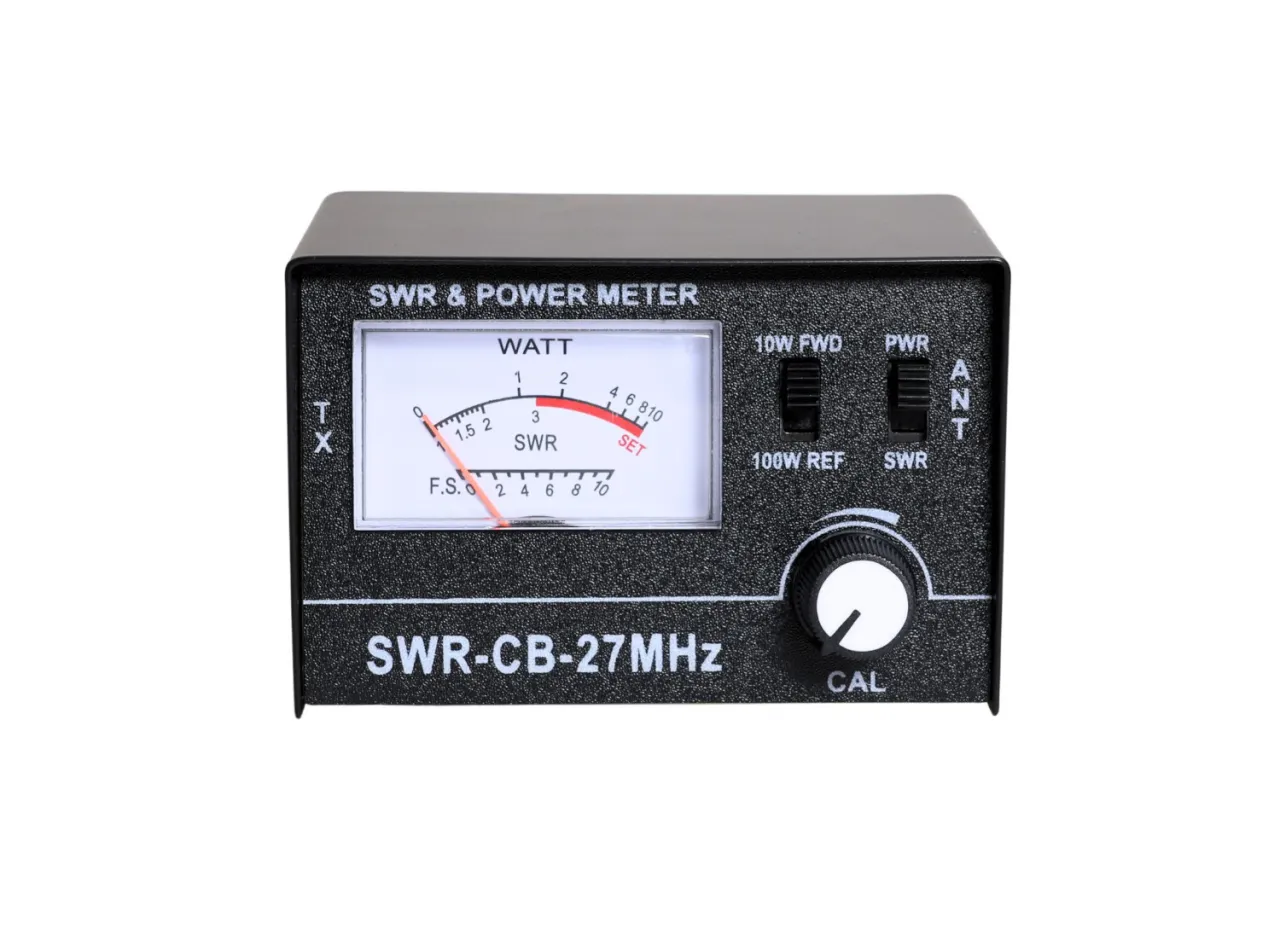

Jak używać reflektometru (miernika SWR)? Praktyczny poradnik

Użycie reflektometru jest prostsze, niż się wydaje. Oto kroki, które należy wykonać:

1. Podłącz reflektometr: Odłącz kabel antenowy od gniazda antenowego w radiu. Podłącz krótki kabel (zazwyczaj dołączony do reflektometru) z gniazda "TX" (lub "RADIO") reflektometru do gniazda antenowego w radiu. Następnie podłącz kabel antenowy (ten idący do anteny) do gniazda "ANT" reflektometru.
2. Ustaw przełącznik: Na reflektometrze znajdziesz przełącznik "FWD" (Forward) / "REF" (Reflected) lub "SET". Ustaw go w pozycji "FWD".
3. Włącz radio i nadawaj: Włącz CB radio, wybierz kanał 19 (lub inny wolny kanał, aby nikomu nie przeszkadzać) i naciśnij przycisk nadawania (PTT) w mikrofonie.
4. Kalibruj miernik: Podczas nadawania, pokrętłem "SET" (lub "CAL") na reflektometrze ustaw wskazówkę na koniec skali (zazwyczaj oznaczone jako "SET" lub "∞"). Zwolnij PTT.
5. Zmierz SWR: Ponownie naciśnij PTT i szybko przełącz przełącznik na pozycję "REF" (lub "SWR"). Wskazówka pokaże wartość SWR. Zwolnij PTT.
6. Zapisz wyniki: Zapisz odczyt SWR dla kanału 19. Powtórz pomiar dla kanału 1 (początek pasma) i kanału 40 (koniec pasma).

Regulacja anteny: jak osiągnąć idealny wynik SWR poniżej 1.5?

Po zmierzeniu SWR, jeśli wynik jest powyżej 1.5, musisz wyregulować antenę. Celem jest osiągnięcie jak najniższej wartości, idealnie blisko 1:1, ale wynik poniżej 1.5 jest już bardzo dobry i bezpieczny. Regulacja odbywa się poprzez zmianę długości promiennika anteny. Większość anten CB ma regulowany promiennik, który można wysuwać lub wsuwać, zazwyczaj blokowany małą śrubką imbusową.

• Jeśli SWR jest wyższy na kanale 1 niż na kanale 40 (czyli SWR rośnie wraz ze spadkiem częstotliwości), oznacza to, że antena jest za długa. Należy skrócić promiennik (wsunąć go).
• Jeśli SWR jest wyższy na kanale 40 niż na kanale 1 (czyli SWR rośnie wraz ze wzrostem częstotliwości), oznacza to, że antena jest za krótka. Należy wydłużyć promiennik (wysunąć go).

Wykonuj małe korekty (po kilka milimetrów) i za każdym razem powtarzaj pomiar SWR, aż uzyskasz optymalny wynik. To może wymagać trochę cierpliwości, ale naprawdę warto!

Rozwiązywanie typowych problemów: szumy, trzaski i słaby zasięg

Skąd biorą się zakłócenia w ciężarówce i jak z nimi walczyć?

Ciężarówki to prawdziwe "generatory" zakłóceń elektromagnetycznych, które mogą skutecznie uprzykrzyć korzystanie z CB radia. Najczęstsze źródła to: alternator, wycieraczki, silnik, dmuchawa, a także niskiej jakości przetwornice napięcia. Walka z nimi to często detektywistyczna praca. Ogólne strategie obejmują: sprawdzenie i poprawę masy, stosowanie filtrów przeciwzakłóceniowych, prowadzenie kabli z dala od źródeł zakłóceń oraz upewnienie się, że wszystkie połączenia elektryczne są solidne i czyste. Czasami pomaga też wymiana świec zapłonowych (jeśli to silnik benzynowy) lub sprawdzenie układu ładowania.

Rola "masy": jak sprawdzić i poprawić połączenie z karoserią?

Dobra "masa", czyli solidne połączenie z metalową karoserią pojazdu, jest absolutnie kluczowa zarówno dla radia, jak i anteny. Bez niej, nawet najlepsze radio i antena nie będą działać prawidłowo. Słaba masa objawia się zazwyczaj szumami, trzaskami i słabym zasięgiem. Aby sprawdzić masę, możesz użyć multimetru, mierząc opór między obudową radia a karoserią pojazdu powinien być jak najniższy, bliski 0 Ohm. Jeśli masz problemy, przeczyść punkty styku (np. pod uchwytem anteny, pod śrubami mocującymi radio) z farby, rdzy i brudu, użyj podkładek zębatych, które "wgryzą się" w metal, i upewnij się, że kable masowe są solidnie przykręcone. Czasem warto dodać dodatkowy kabel masowy z obudowy radia bezpośrednio do karoserii.

Filtry przeciwzakłóceniowe: kiedy warto w nie zainwestować?

Jeśli mimo poprawy masy i starannego prowadzenia kabli nadal borykasz się z zakłóceniami, filtry przeciwzakłóceniowe mogą być ostatnią deską ratunku. Warto w nie zainwestować, gdy:

• Zakłócenia pochodzą z linii zasilającej: Filtry na linii zasilającej (montowane między przetwornicą a radiem lub bezpośrednio na kablach zasilających radia) pomagają wyeliminować szumy generowane przez alternator, przetwornicę czy inne urządzenia elektryczne.
• Zakłócenia są odbierane przez antenę: Specjalne filtry ferrytowe lub dławiki montowane na kablu antenowym mogą pomóc w redukcji zakłóceń, które dostają się do radia drogą radiową.
• Zakłócenia są bardzo silne i uprzykrzają komunikację: Jeśli szumy są tak intensywne, że uniemożliwiają zrozumienie komunikatów, filtry stają się koniecznością dla komfortu użytkowania.

Przeczytaj również: Mechanik ciężarówek: ile zarobisz w Polsce? Stawki, czynniki, porady.

Finalne sprawdzenie i pierwsze uruchomienie: o czym pamiętać

Ostateczna kontrola połączeń przed włączeniem radia

Zanim naciśniesz przycisk "ON", wykonaj szybką, ale dokładną checklistę. To pozwoli uniknąć nieprzyjemnych niespodzianek:

• Czy wszystkie kable są solidnie podłączone i dobrze zaizolowane?
• Czy na linii zasilającej radia i przetwornicy są zainstalowane bezpieczniki o odpowiedniej wartości?
• Czy antena jest prawidłowo zamontowana i czy jej połączenie z masą jest solidne?
• Czy antena została zestrojenia reflektometrem, a SWR jest poniżej 1.5?
• Czy nie ma żadnych luźnych elementów, które mogłyby się przemieszczać podczas jazdy?
• Czy radio jest stabilnie zamontowane i nie zasłania widoku?

Podstawowe funkcje radia: jak ustawić głośność, blokadę szumów (SQ/ASQ) i kanały?

Po upewnieniu się, że wszystko jest w porządku, możesz włączyć radio. Na początek ustaw głośność na komfortowy poziom. Następnie zajmij się blokadą szumów. Większość radii ma dwa rodzaje: manualną (SQ - Squelch) i automatyczną (ASQ/ASC - Automatic Squelch Control). SQ regulujesz pokrętłem, tak aby wyciszyć szumy tła, ale jednocześnie słyszeć słabe sygnały. ASQ/ASC to funkcja, która automatycznie dostosowuje blokadę szumów, co jest niezwykle popularne i wygodne w trasie, eliminując ciągłe kręcenie pokrętłem. Kanały zmieniasz zazwyczaj pokrętłem lub przyciskami "UP/DOWN". Pamiętaj, że w Polsce głównym kanałem drogowym jest kanał 19.

Pierwszy komunikat na kanale 19: jak kulturalnie zapytać "mobilki, jak dróżka"?

Teraz, gdy wszystko działa, możesz nadać swój pierwszy komunikat. Pamiętaj o etykiecie CB radia. Zawsze zaczynaj od sprawdzenia, czy kanał jest wolny. Na kanale 19, który jest głównym kanałem drogowym, możesz zacząć od krótkiego: "Mobilki, mobilki, jak dróżka w kierunku...?" lub "Mobilki, mobilki, czy wolny kanał?". Poczekaj na odpowiedź. Bądź uprzejmy i zwięzły. CB radio to świetne narzędzie, które buduje społeczność na drodze, więc korzystaj z niego z szacunkiem i kulturą. Szerokości!
