Jak działają hamulce w ciężarówce? Przewodnik po bezpieczeństwie 40 ton

Jako Fabian Rutkowski, wiem, że zrozumienie działania układu hamulcowego w ciężarówce to absolutna podstawa dla każdego kierowcy i mechanika. W przeciwieństwie do samochodów osobowych, te potężne maszyny wykorzystują zupełnie inną technologię, która musi sprostać wyzwaniu zatrzymania nawet 40 ton. W tym artykule szczegółowo omówię zasadę działania pneumatycznych układów hamulcowych, ich kluczowe komponenty, rodzaje hamulców oraz nowoczesne systemy wspomagające, podkreślając, dlaczego ta wiedza jest kluczowa dla bezpieczeństwa i efektywnej eksploatacji pojazdu.

Hamulce w ciężarówce: dlaczego działają inaczej niż w osobówce?

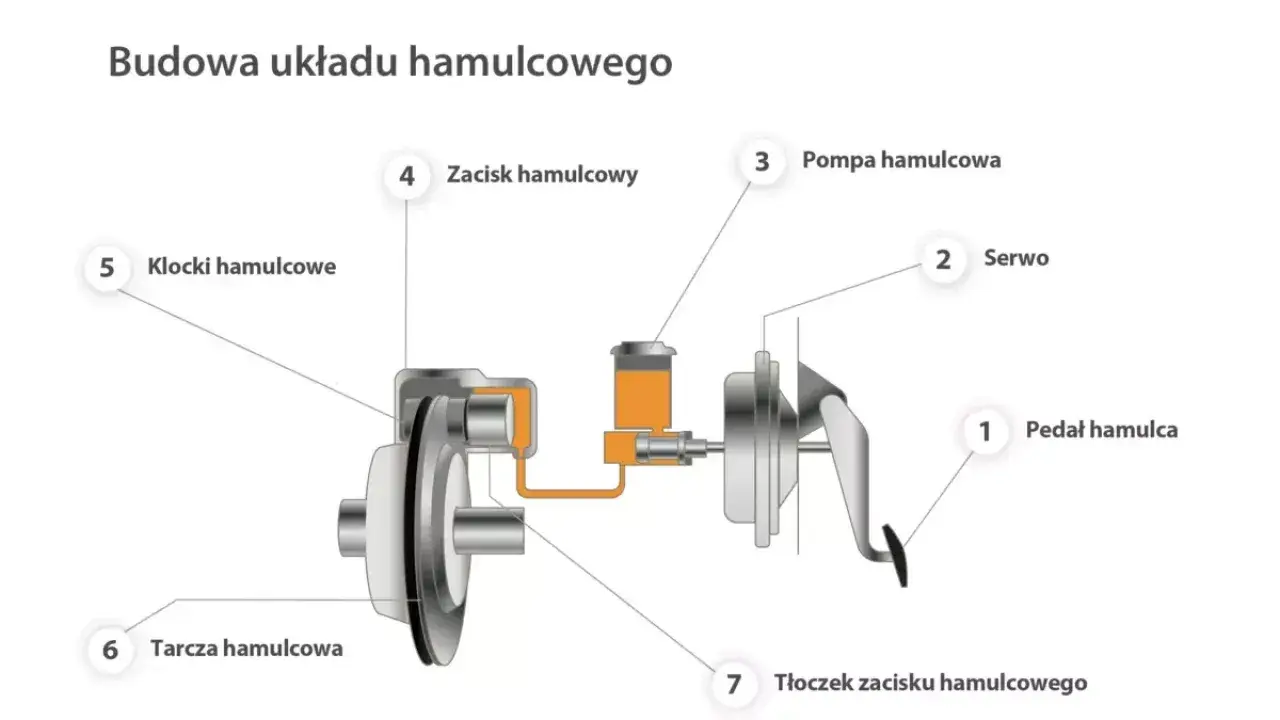

Kiedy mówimy o hamulcach w ciężarówkach, musimy zdać sobie sprawę z fundamentalnej różnicy w stosunku do samochodów osobowych. Tam, gdzie w osobówkach wystarcza płyn hydrauliczny, w ciężarówkach, które mogą ważyć nawet 40 ton, potrzebna jest znacznie większa i bardziej niezawodna siła. Dlatego właśnie w pojazdach ciężarowych stosuje się pneumatyczne układy hamulcowe, gdzie czynnikiem roboczym jest sprężone powietrze. To pozwala na wygenerowanie ogromnej siły potrzebnej do skutecznego i bezpiecznego zatrzymania tak masywnego pojazdu. To kluczowa kwestia, której nie można pominąć, analizując bezpieczeństwo na drodze.

• Czynnik roboczy: Samochody osobowe wykorzystują płyn hydrauliczny, ciężarówki sprężone powietrze.
• Skala siły hamowania: Układy pneumatyczne w ciężarówkach generują wielokrotnie większą siłę, niezbędną do zatrzymania pojazdów o masie do 40 ton, w porównaniu do układów hydraulicznych w autach osobowych.

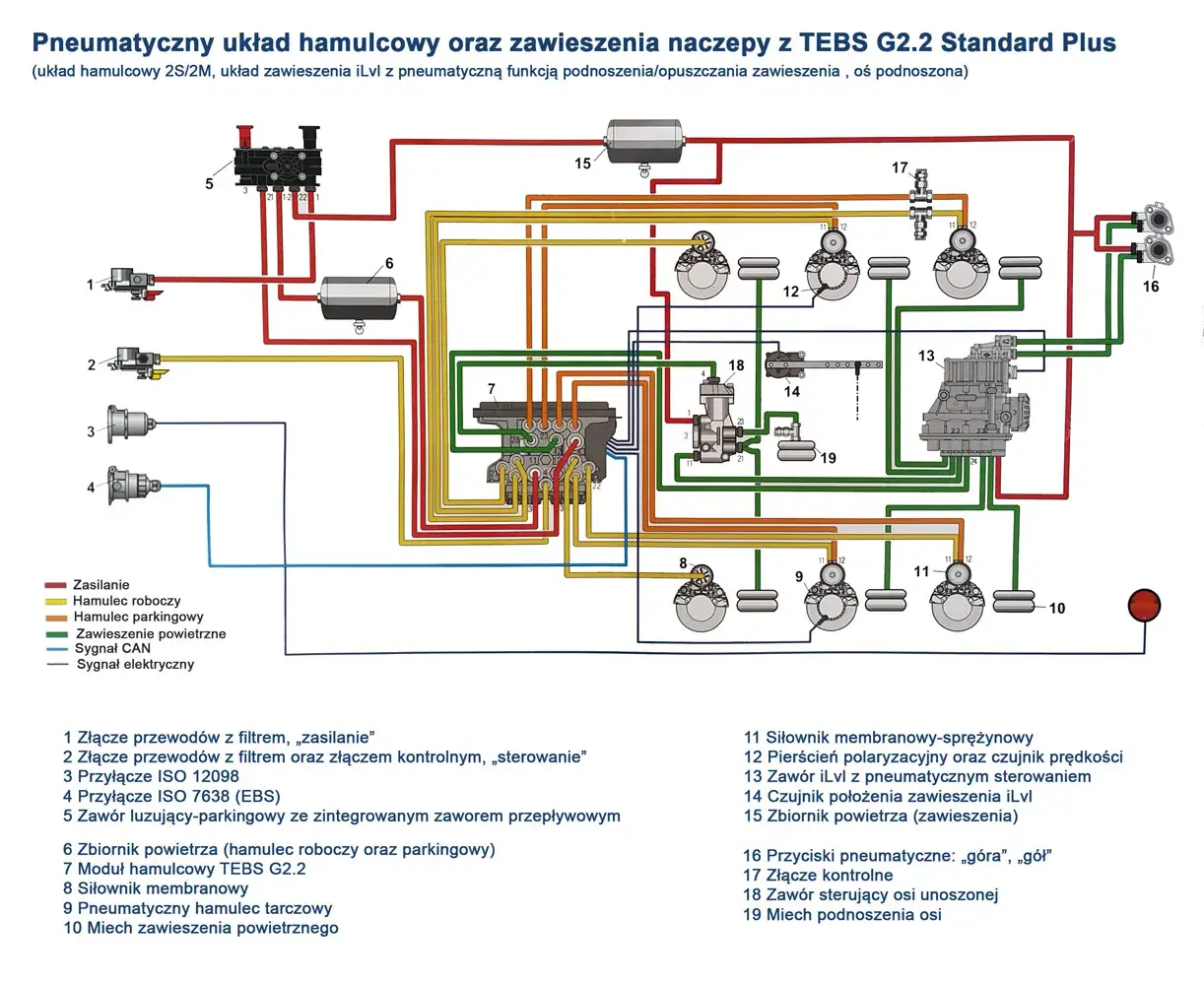

Anatomia układu hamulcowego w ciężarówce: poznaj jego kluczowe komponenty

Aby zrozumieć, jak działają hamulce w ciężarówce, musimy przyjrzeć się ich budowie. Sercem układu jest sprężarka, często nazywana kompresorem. Jest ona napędzana bezpośrednio przez silnik pojazdu i odpowiada za pobieranie powietrza z atmosfery, a następnie sprężanie go do wymaganego ciśnienia. Bez niej nie byłoby mowy o skutecznym hamowaniu.

Sprężone powietrze nie jest zużywane od razu. Musi być gdzieś magazynowane, dlatego w układzie znajdziemy zbiorniki powietrza. To w nich gromadzi się sprężone powietrze, zazwyczaj pod ciśnieniem od 6,5 do 8 barów, stanowiąc rezerwę niezbędną do wielokrotnego użycia hamulców. Ich prawidłowe działanie jest absolutnie kluczowe dla bezpieczeństwa.

Kiedy kierowca naciska pedał hamulca, do akcji wkraczają zawory sterujące. To one pełnią rolę precyzyjnych regulatorów, kierując strumień sprężonego powietrza do odpowiednich części układu. Ich zadaniem jest zapewnienie, że powietrze trafi tam, gdzie jest potrzebne, w odpowiednim momencie i z odpowiednim ciśnieniem.

Ostatecznym elementem, który przekształca energię sprężonego powietrza w mechaniczną siłę hamowania, są siłowniki hamulcowe, zwane też komorami powietrznymi. To właśnie w nich ciśnienie powietrza napiera na membranę, która z kolei wysuwa popychacz, dociskając klocki do tarcz lub szczęki do bębnów. To tutaj magia pneumatyki staje się rzeczywistością, zatrzymując ciężarówkę.

Krok po kroku: co dzieje się, gdy wciśniesz pedał hamulca?

Zrozumienie sekwencji zdarzeń po naciśnięciu pedału hamulca jest kluczowe. Oto, jak to działa:

1. Naciśnięcie pedału hamulca: Kierowca inicjuje proces hamowania, naciskając pedał.
2. Otworzenie zaworu i uwolnienie sprężonego powietrza ze zbiorników: Ruch pedału otwiera odpowiednie zawory sterujące, które uwalniają sprężone powietrze z magazynujących je zbiorników.
3. Przepływ powietrza do siłowników przy kołach: Sprężone powietrze szybko przemieszcza się przewodami do siłowników hamulcowych, znajdujących się przy każdym kole.
4. Napieranie powietrza na membranę w siłowniku: Wewnątrz siłownika powietrze napiera na elastyczną membranę.
5. Wysunięcie popychacza: Ruch membrany powoduje wysunięcie się połączonego z nią popychacza.
6. Dociśnięcie elementów ciernych (klocków/szczęk) do tarcz/bębnów: Popychacz dociska klocki hamulcowe do tarcz lub szczęki do bębnów, generując tarcie i spowalniając pojazd.

Charakterystyczne "syknięcie", które słyszymy po zwolnieniu pedału hamulca, to nic innego jak zamknięcie dopływu sprężonego powietrza do siłowników i uwolnienie zużytego powietrza do atmosfery. To jest całkowicie normalne i wręcz pożądane świadczy o prawidłowym działaniu układu i jego gotowości do kolejnego hamowania.

Warto również wspomnieć o wbudowanym mechanizmie bezpieczeństwa. Hamulec postojowy, który omówię za chwilę, jest tak skonstruowany, że w przypadku nagłej utraty ciśnienia w całym układzie pneumatycznym, aktywuje się automatycznie. To oznacza, że nawet przy awarii głównego układu, pojazd zostanie zatrzymany, co jest nieocenionym zabezpieczeniem w transporcie ciężkim.

Trzy filary bezpieczeństwa: poznaj rodzaje hamulców w ciężarówce

W ciężarówce nie mamy do czynienia z jednym, prostym układem hamulcowym. Mówimy o kompleksowym systemie, który składa się z kilku rodzajów hamulców, każdy z nich pełniącym inną, ale równie ważną funkcję. To właśnie ta wielowarstwowość zapewnia tak wysoki poziom bezpieczeństwa.

Pierwszym i najważniejszym jest hamulec roboczy, zwany też zasadniczym. To ten, który uruchamiamy pedałem i który działa na wszystkie koła pojazdu oraz naczepy. Jest to główny system odpowiedzialny za bieżące zwalnianie i zatrzymywanie ciężarówki w normalnych warunkach drogowych. Jego skuteczność jest absolutnie kluczowa.

Kolejnym elementem jest hamulec postojowy, często nazywany również awaryjnym. Jego działanie jest odwrotne do hamulca roboczego. Aktywuje się go poprzez uwolnienie powietrza z siłowników, co powoduje, że silne sprężyny mechanicznie zaciskają hamulce. Służy on do unieruchomienia pojazdu na postoju, ale w razie nagłej utraty ciśnienia w układzie, pełni również funkcję hamulca awaryjnego, automatycznie zatrzymując ciężarówkę. To niezwykle ważne zabezpieczenie.

Ostatnią, ale nie mniej istotną kategorią, są hamulce pomocnicze, zwane też hamulcami długotrwałego działania. Ich głównym celem jest odciążenie hamulców roboczych, szczególnie podczas długich i stromych zjazdów. Zapobiegają one przegrzewaniu się głównych hamulców, co mogłoby prowadzić do spadku ich skuteczności, a w skrajnych przypadkach do całkowitej utraty zdolności hamowania. To właśnie te systemy pozwalają mi, jako kierowcy, czuć się pewniej na górskich trasach.

Hamulce pomocnicze: silnikowy, retarder, intarder jak działają i kiedy ich używać?

Wśród hamulców pomocniczych wyróżniamy kilka typów, które znacząco zwiększają bezpieczeństwo i komfort jazdy ciężarówką. Pierwszym z nich jest hamulec silnikowy, często nazywany "górskim". Wykorzystuje on opory pracy silnika do zwalniania pojazdu. Dzieje się to najczęściej poprzez przymknięcie przepustnicy w układzie wydechowym, co zwiększa ciśnienie w cylindrach i skutecznie hamuje obroty silnika, a tym samym pojazd.

Bardziej zaawansowanymi systemami są retarder i intarder. Oba działają na podobnej zasadzie, wykorzystując opór płynu (hydrodynamiczne) lub pola magnetycznego (elektromagnetyczne) do zwalniania pojazdu. Różnica polega głównie na ich umiejscowieniu: retarder jest najczęściej montowany na wale napędowym, natomiast intarder jest zintegrowany ze skrzynią biegów. Ich główną zaletą jest zdolność do płynnego i bardzo skutecznego zwalniania pojazdu bez konieczności używania hamulców roboczych, co znacząco wydłuża ich żywotność i zapobiega przegrzewaniu.

Jako doświadczony kierowca, zawsze podkreślam, że umiejętne korzystanie z hamulców pomocniczych jest kluczowe. Oto sytuacje, w których ich użycie jest niezbędne:

• Długie i strome zjazdy: Używaj hamulca silnikowego, retardera lub intardera, aby utrzymać stałą, bezpieczną prędkość bez ciągłego naciskania pedału hamulca roboczego.
• Zapobieganie przegrzaniu: Aktywne użycie hamulców pomocniczych pozwala na rozłożenie obciążenia i zapobiega przegrzewaniu się klocków i tarcz, co mogłoby prowadzić do ich "spalenia" i utraty skuteczności.
• Oszczędność: Mniejsze zużycie hamulców roboczych to dłuższa żywotność klocków i tarcz, a co za tym idzie niższe koszty eksploatacji.
• Zwiększone bezpieczeństwo: Posiadanie dodatkowych systemów hamujących daje większą kontrolę nad pojazdem, szczególnie w trudnych warunkach.

Elektronika na straży bezpieczeństwa: ABS, EBS i ASR rewolucjonizują hamowanie

Współczesne ciężarówki to nie tylko mechanika, ale także zaawansowana elektronika, która rewolucjonizuje bezpieczeństwo i efektywność hamowania. Jednym z najbardziej znanych systemów jest ABS (Anti-lock Braking System). Jego rola jest nieoceniona zapobiega blokowaniu kół podczas gwałtownego hamowania. Dzięki temu kierowca zachowuje sterowność pojazdu, co umożliwia ominięcie przeszkody i uniknięcie poślizgu. To obowiązkowe wyposażenie, które uratowało już niezliczoną liczbę żyć.

Idąc krok dalej, mamy EBS (Electronic Braking System), czyli elektroniczny system sterowania układem hamulcowym. W przeciwieństwie do tradycyjnych układów, gdzie sygnał z pedału hamulca jest przesyłany pneumatycznie, w EBS odbywa się to elektronicznie. Skutkuje to znacznym skróceniem czasu reakcji układu i, co za tym idzie, drogi hamowania. EBS integruje w sobie działanie ABS i ASR, a także inteligentnie rozdziela siłę hamowania pomiędzy osie i koła, uwzględniając obciążenie pojazdu. To wszystko przekłada się na znacznie większą stabilność zestawu i wyższy poziom bezpieczeństwa.

Uzupełnieniem tych systemów jest ASR (Anti-Slip Regulation), czyli system kontroli trakcji. Jego zadaniem jest zapobieganie poślizgowi kół napędowych podczas ruszania i przyspieszania, zwłaszcza na śliskiej nawierzchni. ASR monitoruje prędkość obrotową kół i w razie potrzeby redukuje moc silnika lub przyhamowuje poszczególne koła, zapewniając optymalną przyczepność. Dzięki niemu ruszanie z miejsca, nawet z pełnym obciążeniem na mokrej czy oblodzonej drodze, staje się znacznie bezpieczniejsze.

Przeczytaj również: Waga opony ciężarowej: Ile waży? Felgi, ładowność i oszczędności.

Jak dbać o hamulce w ciężarówce, by zawsze działały niezawodnie?

Nawet najbardziej zaawansowany układ hamulcowy wymaga regularnej uwagi i konserwacji. Jako Fabian Rutkowski, zawsze powtarzam moim kursantom, że dbałość o hamulce to inwestycja w bezpieczeństwo i długowieczność pojazdu. Oto kilka prostych, codziennych nawyków kontrolnych:

• Sprawdzanie szczelności: Przed każdą jazdą należy wizualnie sprawdzić przewody pneumatyczne pod kątem widocznych uszkodzeń lub oznak nieszczelności. Warto też nasłuchiwać, czy po zatrzymaniu silnika nie słychać uciekającego powietrza.
• Kontrola stanu przewodów: Upewnij się, że przewody nie są przetarte, zagięte ani uszkodzone mechanicznie.
• Poziom ciśnienia w zbiornikach: Zawsze sprawdzaj wskaźnik ciśnienia powietrza na desce rozdzielczej. Powinno ono mieścić się w normie (zazwyczaj 6,5-8 bar).
• Działanie hamulca postojowego: Regularnie sprawdzaj, czy hamulec postojowy skutecznie unieruchamia pojazd.

Niestety, nawet przy najlepszej opiece, awarie mogą się zdarzyć. Oto najczęstsze problemy i ich objawy, na które należy zwrócić uwagę:

• Nieszczelności przewodów/zaworów: Objawy to spadek ciśnienia w układzie, częste załączanie się sprężarki, charakterystyczne syczenie uciekającego powietrza.
• Awarie zaworów: Mogą objawiać się nierównym hamowaniem, opóźnioną reakcją hamulców lub ich zablokowaniem.
• Zużycie elementów ciernych (klocki, tarcze, szczęki, bębny): Typowe objawy to piski, zgrzyty podczas hamowania, wydłużona droga hamowania, wibracje na pedale hamulca.
• Problemy z elektroniką (EBS, ABS, ASR): Często sygnalizowane są przez kontrolki ostrzegawcze na desce rozdzielczej, mogą prowadzić do nieprawidłowego działania systemów wspomagających lub ich całkowitego wyłączenia.
• Zanieczyszczenie układu: Obecność wody lub oleju w układzie może prowadzić do korozji i uszkodzenia elementów.

Aby zapobiec większości tych problemów, kluczowa jest regularna konserwacja:

• Usuwanie kondensatu wodnego: To absolutny priorytet! Woda zbierająca się w zbiornikach powietrza może zamarznąć zimą, blokując układ. Należy regularnie spuszczać kondensat, najlepiej codziennie.
• Kontrola stanu sprężarki: Sprawdzaj jej wydajność i szczelność. Niesprawna sprężarka nie zapewni odpowiedniego ciśnienia.
• Grubość klocków i tarcz: Regularnie kontroluj ich zużycie i wymieniaj je zgodnie z zaleceniami producenta.
• Regularny serwis: Profesjonalny przegląd w autoryzowanym serwisie pozwala na wykrycie i usunięcie usterek, zanim staną się poważnym zagrożeniem. Pamiętaj, że hamulce to nie miejsce na oszczędności.
